Помогите опознать Аноним 17/03/16 Чтв 19:07:49 2199021
(688Кб, 2048x1536)
2048x1536
(568Кб, 2048x1536)
2048x1536
Вот две хуйни.
1й пик - что за 2 транзистора и 2 диода рядом?
2й пик - что за микруха?
Аноним 18/03/16 Птн 12:01:37 2200352
Ап
Аноним 19/03/16 Суб 00:32:59 2202213
Если это видяха, то можешь запить водой, хуй ты их нагуглишь.
Аноним 19/03/16 Суб 05:45:01 2202434
Аноним 19/03/16 Суб 17:52:58 2203235
>>220243
Анон, ты нереально богоподобен.
Выяснил, что второй пик - линейный стаб RT9161A, а первый пик - транзисторы 2444.
Но как опознать диоды с маркировкой штрихами?
Помогите опознать хуету. Аноним 21/03/16 Пнд 10:03:05 2206276
(2859Кб, 3456x2592)
3456x2592
(2422Кб, 3456x2592)
3456x2592
(3428Кб, 3456x2592)
3456x2592
Заказал с JD за 5 центов, смутно понимая, что это. Вроде бы хуета, для дистанционного управления чем-то. Можно ли с помощью нее выключать с пульта свет? Как вообще пользоваться?
Помогите опознать хуету. Аноним 21/03/16 Пнд 10:14:11 2206297
Аноним 24/03/16 Чтв 18:10:02 2213448
>>220629
В ладоши похлопать.
третья станица пдфки
Аноним 25/03/16 Птн 08:25:23 2214209
(39Кб, 400x323)
400x323
Аноним 26/03/16 Суб 19:07:52 22160310
радач помоги пинаут найти на эту няшу hwm630. это 3г модулец. надо хотя-бы питание и уарт найти. внутри стоит qsc6270/
Аноним 26/03/16 Суб 22:21:56 22165411
>>220323
Это диоды шоттки. Возможно ss14
Аноним 05/04/16 Втр 19:10:27 22343212
Есть пара транзисторов 7ГХ7. Что это? Гугл дал только одну отсылку на то, что это кт817, и то на какой-то ссаный форум, так что я не особо ему верю.
Аноним 05/04/16 Втр 22:43:02 22351413
Аноним 10/04/16 Вск 08:20:24 22450714
>>223432
КТ817Г
В 90х решили, что писать полностью мелким текстом - это слишком тупо и стали вот так шифровать. Придурки криворукие.
Когда-то и на КТ315 все его название полностью влезало спокойно.
Аноним 10/04/16 Вск 18:41:31 22457415
>>224507
Это когда на КТ315 полностью писали название?
Аноним 10/04/16 Вск 22:43:34 22462416
>>224574
Когда он был квадратным, а не прямоугольным.
Аноним 10/04/16 Вск 22:59:43 22462617
(220Кб, 1000x750)
1000x750
Аноним 13/04/16 Срд 22:26:22 22520018
(100Кб, 768x1024)
768x1024
(96Кб, 768x1024)
768x1024
Звонится , сопротивление 184 кОм. Но вроде не резистор.

Знает кто что это?
Аноним 13/04/16 Срд 22:58:34 22521219
>>225200
На танталовый конденсатор похоже. У меня такой есть но он зеленый и глянцевый. Нои ножки примерно такой же формы а главное длины.
Аноним 13/04/16 Срд 23:01:25 22521420
>>225212
Спасиб, жалко дома на мультиметре нету функции определения ёмкости.
Аноним 13/04/16 Срд 23:05:05 22521621
>>225214
Ну я хуй знает почему у тебя он вообще прозванивается. Может и не кондер. Просто похож.
Аноним 13/04/16 Срд 23:10:46 22521822
>>225216
Мб вольтаж очень маленький, и его пробивает. Хотя странно это
Аноним 13/04/16 Срд 23:29:12 22522023
>>225200
>сопротивление 184 кОм
Если на другом пределе измерения будут другие цифры, то скорее всего это какой-то полупроводник. Звонил его как диод?
>резистор, конденсатор
Был бы указан номинал.
Аноним 14/04/16 Чтв 10:56:53 22524124
>>225220
Звонится, в одну сторону как диод. При разных пределах измерения разные показания. Следовательно это диод такой?
Аноним 18/04/16 Пнд 23:50:10 22592125
(67Кб, 640x480)
640x480
Помогите опознать марку провода в такой коричневой склизко-липко плетёной изоляции.
Аноним 19/04/16 Втр 01:04:08 22593726
>>225921
Это просто кембрик на обыкновенном лакированном проводе
Аноним 19/04/16 Втр 01:51:37 22593927
>>225937
Нет, это хлопчатобумажная пропитанная каким-то клеевым составом изоляция по всему проводу, как называется такой провод?
Аноним 19/04/16 Втр 02:31:02 22594128
Всё нашёл, таки да, это кембрик, называются "лакированные трубки ТЛВ-ТЛМ".
Аноним 24/04/16 Вск 07:31:15 22676229
(1953Кб, 2000x1868)
2000x1868
Нашел на дереве загадочную хуйню. Что это, анон?
Аноним 24/04/16 Вск 08:31:16 22676630
>>226762
Что за микросхема? ЛН3?
Аноним 24/04/16 Вск 09:36:55 22677531
>>226762
Опять выходишь на связь, мудило?
Аноним 24/04/16 Вск 09:51:16 22677932
>>226766
6 элементов "НЕ" с открытым коллектором.
Аноним 25/04/16 Пнд 19:25:35 22700133
Здравствуй, радиотехнач.

Есть резистора с маркировками:
1. МТ390 К10% 7 буква К в круге 4
2. 7 ромб 4 С2-22 1КОС 0,25
3. 7 буква К в круге 6 ОСМТ 910 К5%
4. буква К в ромбе 67 МЛТ 1,5 М10
5. Срединная точка ВХ 12К1 тире D
6. Срединная точка ВХ 96Е3 Д
7. В буква К в круге А срединная точка срединный квадрат 11К С8В
8. буква К в круге 8 20К И

Нужны номиналы, допуска. Что с ними сделать можно? Где инфу по ним найти?
Аноним 26/04/16 Втр 09:57:05 22714534
>>227001
>резистора
Да пошёл ты нахуй!
Аноним 27/04/16 Срд 09:17:28 22730635
(234Кб, 1024x768)
1024x768
Радианы, что это такое?
Аноним 27/04/16 Срд 09:27:38 22730936
>>227306
Грелка для аквариума.
Аноним 27/04/16 Срд 09:54:05 22731337
>>227309
>Грелка для аквариума.
блять, а зачем такой сложный?
кипятильнико нельз\ маломощный исплоьзовать?
Аноним 27/04/16 Срд 09:57:39 22731538
>>227313
А чо там сложного? Нихромовая спираль в песочке и термодатчик.
Аноним 27/04/16 Срд 10:53:54 22732839
>>227313
Хорошая защита от пробоя на корпус
Аноним 27/04/16 Срд 11:18:04 22733240
>>227313
Фазой ебашит рыбок,Вода кипятится,Рыбы дохнут в муках,улитки танцуют в такт фазе...О да, сними на видео
Аноним 29/04/16 Птн 12:17:19 22765641
>>227332
жиза. В сосничестве двоюродная сестра так рыбок погрела, пока меня не было дома.
Аноним 30/04/16 Суб 10:28:20 22781142
Здравствуй, радиотехнач.

Есть резистора с маркировками:
1. МТ390 К10% 7 буква К в круге 4
2. 7 ромб 4 С2-22 1КОС 0,25
3. 7 буква К в круге 6 ОСМТ 910 К5%
4. буква К в ромбе 67 МЛТ 1,5 М10
5. Срединная точка ВХ 12К1 тире D
6. Срединная точка ВХ 96Е3 Д
7. В буква К в круге А срединная точка срединный квадрат 11К С8В
8. буква К в круге 8 20К И

Нужны номиналы, допуска. Что с ними сделать можно? Где инфу по ним найти?
Аноним 30/04/16 Суб 21:06:46 22794043
(7Кб, 480x360)
480x360
Привет ра.
Есть одна сонька, с которой случилась одна проблема или несколько, я уже и хз. Вообщем приставка останавливается на загрузке лого пикрейтед. Предохранители я перемкнул, питание нормальное, на плате ничего не греется. Подробно проблемма изложена тут http://www.emu-land.net/forum/index.php/topic,50276.180.html#quickreply пользователем Boljedor, тобишь мною. Анон, пожалуйста помоги!
Аноним 30/04/16 Суб 21:13:51 22794144
Аноним 01/05/16 Вск 00:26:25 22797145
Аноним 14/05/16 Суб 04:23:22 23097046
Аноним 14/05/16 Суб 04:34:09 23097247
>>227811
1. 390ом 10проц
2. 1ком 0.25проц
3. 910ком 5проц
4.
5. 12.1ком 0.5проц
6. 96.3ом 0.5проц
7. 11ком 0.25проц
типа того но без фото можно и ошибиться
Аноним 15/05/16 Вск 21:33:11 23139948
>>226762
Чо там с другой стороны? Я что то не наблюдаю каких то устройств вывода.
Аноним 16/05/16 Пнд 14:25:33 23149549
Здравствуй, радиотехнач.

Есть резистора с маркировками:
1. МТ390 К10% 7 буква К в круге 4
2. 7 ромб 4 С2-22 1КОС 0,25
3. 7 буква К в круге 6 ОСМТ 910 К5%
4. буква К в ромбе 67 МЛТ 1,5 М10
5. Срединная точка ВХ 12К1 тире D
6. Срединная точка ВХ 96Е3 Д
7. В буква К в круге А срединная точка срединный квадрат 11К С8В
8. буква К в круге 8 20К И

Нужны номиналы, допуска. Что с ними сделать можно? Где инфу по ним найти?
Аноним 24/05/16 Втр 16:27:38 23296350
Аноним 25/05/16 Срд 11:18:58 23303851
(114Кб, 1200x678)
1200x678
Ребят помогите! Какой номинал кондеров может быть??
Видяха Radeon 7750HD. Схем не нашел. Инфы нет.
Аноним 26/05/16 Чтв 17:07:01 23328652
>>233038
Померяй соседние. Очень часто чипы одним номиналом в ряд ставят - так быстрее сборка проходит на чипмаунтерах
Аноним 26/05/16 Чтв 17:16:19 23328753
>>233038
Какой угодно. Выпаяй те что рядом не сгорели да померь. А вообще судя по тому как они стоят параллельно рядом с электролитом там вообще похуй, чем больше тем лучше, это кондеры по питанию
Аноним 26/05/16 Чтв 19:27:23 23330954
Вот вопрос реально знатокам.
Что за транзистор? Маркировка 3БW2' (на конце штрих).
Гугл ничего подобного не знает.
Transistor tester'ом определяются как N-JFET. Очень нужно узнать модель, т.к. это единственные не паянные n-jfet'ы, которые я смог найти нахаляву, и мне они очень нужны для одной махарайки.
Аноним 26/05/16 Чтв 19:30:07 23331355
(825Кб, 2048x1536)
2048x1536
>>233309
Пик отвалился.
ебаный абу
Аноним 26/05/16 Чтв 22:12:45 23335656
Аноним 27/05/16 Птн 10:47:09 23340657
>>233356
Спасибо! Не могу найти инфы, какую макс. частоту они держат? Нужно усилить очень слабый по току 200-300 мгц сигнал.
Аноним 05/06/16 Вск 11:45:50 23517158
Аноним 07/06/16 Втр 18:20:40 23571559
(793Кб, 2048x1536)
2048x1536
(859Кб, 2048x1536)
2048x1536
Дед отсыпал пучок вроде бы быстрых микросхем, но некоторые из них - артефакты какие-то.
1) Что за микросхема на пик1? Если это КМ155ИЕ6, то куда и зачем поехала буква К?
Алсо, в чем отличие КМ155 от К155, кроме увесистого керамического корпуса? алсо2, в чем его профиты?
2) Если 1ЛБ551 это ранние К155ЛА1, то являются ли они такими же быстрыми?
Аноним 07/06/16 Втр 18:21:51 23571760
Аноним 07/06/16 Втр 18:26:52 23572161
>>235717
До 25-30мгц - таки быстрые. Сравни со 176 серией.
Аноним 07/06/16 Втр 18:48:49 23572762
>>235721
И тут ты такой с 1533/1531 сериями прикатываешь.
Аноним 07/06/16 Втр 19:57:36 23573663
Аноним 10/06/16 Птн 12:25:56 23621364
(226Кб, 544x453)
544x453
Не умею в цветные колечками. Добрый анон, подскажи номинал. Оно, пока ещё, работает, но, чую, скоро менять придется.

Если с что, попробую сфотографировать под другим углом
Аноним 10/06/16 Птн 15:00:52 23622665
(19Кб, 355x536)
355x536
>>236213
Вроде не дальтоник, но цвета еле читаются.
Аноним 10/06/16 Птн 17:07:39 23623666
>>236213
Ты его выпаяй и цешкой посмотри, хотя не факт, что не уплыл от перегрева.
Это же БП от компа? Ищи рядышком такой же и его гляди.
Аноним 10/06/16 Птн 17:09:41 23623867
>>236236
Алсо, ты егоБП небось без нагрузки гонял? Магнитолу запитал в гараже или ардуину какую-нибудь?
Аноним 10/06/16 Птн 22:01:15 23628068
>>236226
Спасибо, добрый человек!

>>236236
Да БП компа. Заискрил разъем 220 внутри. Разобрал. Оказалось китайский «безотмывочный» флюс разъел провода. Припаял. За одно от грязи вычистил. Визуально осмотрел — всё ОК, кроме этого резистора. Китайский тестер блоков питания ATX показывает стабильное напряжение по всем линиям. Заморачиваться не стал, оставил как есть. Кстати, рядом такого же нет.

>>236238
Не поверишь. Всегда в компьютере стоял. Правда на производстве. Электросеть не стабильная, плюс загрязненный воздух и насекомые.

Еще раз спасибо за помощь!
Аноним 26/06/16 Вск 13:16:28 23905569
(1326Кб, 3264x2448)
3264x2448
Помогите опознать номинал пикрила.
Аноним 26/06/16 Вск 13:34:33 23905670
Аноним 26/06/16 Вск 13:54:09 23905871
>>239056
Не вяжется, гуглить я умею, хочу чтобы знающий человек точно сказал.
Аноним 26/06/16 Вск 13:57:53 23905972
>>239055
Цвета следующие, если учитывать что золотой должен быть справа:Коричневый, черный, красный, золотой, черный (Я знаю, что черный не может быть последним, но определенно черный)
Аноним 26/06/16 Вск 17:45:27 23910873
>>239058
>>239059
Пардон, подробно пик не посмотрел. А где он стоял? Скорее всего китайцы запороли маркировку партии лишней полосой, или же заправили ахуительную синюю/серую/фиолетовую краску. Если резистором задается режим или на нем измерялось падение, то это 10.2 ом с допуском 0.25% или выше. Учитывая близость к 10й степени двойки, если ты выдернул его из какого-нибудь мультиметра то так и есть.
Аноним 26/06/16 Вск 23:04:37 23915774
(38Кб, 626x459)
626x459
(38Кб, 213x475)
213x475
>>239055
Маркировка на самом деле четырёхполосная. «Лишнее» кольцо указывает на особенность резистора. Пикрелейтед — маркировка Panasonic.
У меня аналогичный случай был в Одессе, и номинал по маркировке измерением подтвердился.
Аноним 27/06/16 Пнд 00:51:34 23916175
>>239108
Он из диктофона zoom h2n, с блока батареек, которые напряжение на плату проводят.
Аноним 27/06/16 Пнд 00:51:55 23916276
>>239157
А че за особенность?
Аноним 27/06/16 Пнд 00:53:10 23916377
>>239162
А понял, посмотрел твой пик, спасибо, походу дело и есть в резисторе, пизда ему
Аноним 07/07/16 Чтв 17:16:44 24126978
(397Кб, 509x313)
509x313
(612Кб, 661x445)
661x445
Покупал в магазине MC34063 для повербанка, а дали пикрил. Что это за дерьмо? Это не она?
Аноним 07/07/16 Чтв 17:19:37 24127179
>>241269
На второй и третьей строке написано 063EC и 443426 соответственно.
Аноним 07/07/16 Чтв 20:56:45 24133080
(234Кб, 1920x1080)
1920x1080
>>241271
>063EC
063EC datasheet, 063EC datasheets and manuals electornic semiconductor part . MC34063EC, MC34063EC, M38063EC-FP, M38063EC-XXXFP and other ..
Аноним 09/07/16 Суб 10:20:48 24152781
>>241330
Седая блядь, ты то тут хули забыла?
Аноним 10/07/16 Вск 16:58:19 24174182
>>241527
Я не седая блядь, я цумикифаг-некроеб и таки довольно давно здесь, RO в основном.
Аноним 12/07/16 Втр 19:06:57 24213383
(31Кб, 600x431)
600x431
как называются эти коннекторы? стоят на некоторой технике sony. не могу нигде купить их.
mixfather 14/07/16 Чтв 15:40:41 24237384
(578Кб, 733x1200)
733x1200
(658Кб, 733x1232)
733x1232
(302Кб, 733x881)
733x881
Анон, помоги запустить коллекторный двиг из нонэйм дешёвого миксера.
Все провода и былые соединения просрали.
1-й пикч: в зелёном контуре это нижние контакты трансформатора, сюда так пнимаю подаётся 220В ?
красным контуром обвёл контакт, выведенный то ли с корпуса, то ли с щёток. для чего он?
2-й пикч: на одном из входов трансформатора провод не просрали. но если всё же туда не 220В подаётся, то куда этот белый провод (пурпурный контур)?
3-й пикч: на регуляторе скоростей остался один контакт без провода. что туда подключать, откуда вести провод?
что должно подключаться на контакт переключателя скоростей в красном контуре?
Аноним 14/07/16 Чтв 15:51:13 24237485
>>242373
>Анон, помоги запустить коллекторный двиг из нонэйм дешёвого миксера.
>Все провода и былые соединения просрали.
>1-й пикч: в зелёном контуре это нижние контакты трансформатора, сюда так пнимаю подаётся 220В ?
>красным контуром обвёл контакт, выведенный то ли с корпуса, то ли с щёток. для чего он?
>2-й пикч: на одном из входов трансформатора провод не просрали. но если всё же туда не 220В подаётся, то куда этот белый провод (пурпурный контур)?
>3-й пикч: на регуляторе скоростей остался один контакт без провода. что туда подключать, откуда вести провод?
>что должно подключаться на контакт переключателя скоростей в красном контуре?
>>242373
ойнетуда.
Аноним 14/07/16 Чтв 19:50:48 24239786
(15Кб, 99x74)
99x74
(57Кб, 1024x768)
1024x768
Анон, помоги опознать деталюшку. Белые полоски это тоненькие дорожки, на средней выдавлена надпись 16 ОМ. Выглядит как трехслойный бутерброд, в среднем слое пластинка фигурная внутри. 6 ножек, причем дорожки под деталюхой закорочены соответственно дорожкам на деталюхе. Ведут в микруху ATmel 8A UA, на ноги 6,7,8. Фотки лучше нет, эта выдрана из мануала прошивки блхели. Я эту хуйнюшку поломал, когда криво платку в тисочках зажал и верхний слой отслоился, порвав дорожки сверху. Попытался тоненькими проводочками обратно верхушку подпаять, результата не принесло. Эта плата ESC, регулятор оборотов для модельного двигателя, регуль даже не стартует без этой фигни (он должен пищать двигателем о том что готов к работе). У меня подозрение что это какой то хитровыебаный резистор. Правильно спросить гугл не могу, выдает картиночки с резисторами, даташита на плату нет.
Аноним 14/07/16 Чтв 19:52:22 24239987
>>242397
поддержка хоббикинга отказалась давать даташит, мол поставщик нихуя не предоставил.
Аноним 14/07/16 Чтв 20:14:23 24241088
>>242397
Керамический резонатор хуйовейшего качества на 16 МГц.
Аноним 14/07/16 Чтв 20:21:47 24241589
>>242410
О, спс анон. Есть шанс встретить подобный трехногий резонатор на ноутбучных платах? Дабы найти подходящий и пересадить, пусть даже навесным монтажом (куча плат в коробке, источник ключей для ремонта регулей:D) . Ему в таком месте не вредит то что прямо по нему силовые провода проложены, по которых до 15 ампер может проходить?
Аноним 14/07/16 Чтв 21:41:38 24245690
>>242415
Нету. Бери обычный двуногий кварц и паяй с 2 конденсаторами на 15 пик, схема в даташите на контроллер. На силовые провода и 15 ампер ему похуй до определенных пределов, главное, чтоб эти 15 ампер не через него шли и ножки-дорожки были покороче, чтоб ничего не наводилось.

> Скорость борды: 37 п./час
> во всех тредах этот вопрос
Да ты охуел!
Аноним 14/07/16 Чтв 21:47:04 24246091
>>242456
Cпс анон, поищу кондеров на платках.
Аноним 16/07/16 Суб 17:27:13 24272192
Блядь, тред не заметил, ну помогите, штоле:
>>242717
Аноним 27/07/16 Срд 12:12:57 24412893
(578Кб, 1536x2048)
1536x2048
пришел на днях повербанк с алиекспресс, мерял напряжение и зацепил щупом металический ободок разъема, микруху распидорасило, теперь она просто греется и светит всеми светодиодами. помогите найти такую, маркировка TPS mp3411 1608 43f1
Аноним 27/07/16 Срд 18:39:43 24417194
>>244128
Микросхема производится китайским подвальным заводом, который не имеет сайта и на экспорт не работает.
Купи самый дешевый повербанк с 4-5 светодиодами и кнопкой, и там будет именно оно
http://s.aliexpress.com/bmyu6VzM
Аноним 27/07/16 Срд 18:45:40 24417295
Аноним 31/07/16 Вск 17:45:21 24471696
Аноним 03/08/16 Срд 22:37:02 24504297
(93Кб, 1562x1034)
1562x1034
Анон, помоги определить (расписать) маркировку интегралки, там гайд какой-нибудь хотя бы, как это делать. А то все мои попытки гуглить, показали, что гугл не моё.
Аноним 04/08/16 Чтв 18:23:35 24507398
Аноним 05/08/16 Птн 12:41:54 24515699
>>245042
SN65EPT23, ЭСЛ-трансивер
Аноним 08/08/16 Пнд 18:14:02 245554100
(1720Кб, 2592x1456)
2592x1456
(1944Кб, 2592x1456)
2592x1456
Опознайте шим/драйверы. Нужны даташиты. Плата от жк матрицы.
1) пик1, маркировка CZ=BJ U1X, используется как драйвер питания светодиодов.
2) пик2, маркировка A9=CB NOC, питает хз что.
3) пик2, кирпичики, обозначенные как Bxxx - это предохранители? сопротивление у них 0.
Аноним 08/08/16 Пнд 20:12:08 245566101
(1294Кб, 728x660)
728x660
Подскажите как правильно гуглить эту хреновину. Стоит в смарте, по всей видимости отвечает за питание, какой-нить стабилизатор.
На нем рандомно проседает напряжение от 0 до 3 вольт, и аккум заряжаться отказывается. маркирован как b23sm, но это мне совсем-совсем не помогло.
Аноним 15/08/16 Пнд 04:46:38 246335102
(726Кб, 1738x1079)
1738x1079
котаны, а кто может без особых временных и умственных затрат потому что с меня как всегда не то, чтобы даже опознать, а просто прикинуть, как и зачем эта штука на пикрил?
вопрос огромной POлитической важности. соус, если вдруг понадобится - тут https://2ch.hk/po/res/17786100.html
Аноним 15/08/16 Пнд 04:56:39 246336103
>>246335
ардуино по-китайски
Аноним 15/08/16 Пнд 05:10:24 246337104
Аноним 15/08/16 Пнд 05:50:48 246339105
>>245566
Многофункциональный малогабаритный низкопотребляющий вычислительный модуль, ориентированный на применение в качестве автономного высокопроизводительного вычислительного ядра для сетевых систем сбора и обработки аудио/видео информации, работающих при температурах от -40°C до +85°C
Операционная система - Linux 2.6.25
Аноним 15/08/16 Пнд 05:51:17 246340106
Аноним 02/09/16 Птн 19:32:05 248850107
(1290Кб, 2592x1456)
2592x1456
(1372Кб, 2592x1456)
2592x1456
Прошу опознать такую вот микросхему.
Маркировка 10В31, снизу 225. Гугл бессилен.
Что это такое?
Аноним 02/09/16 Птн 19:39:56 248852108
>>248850
142ЕН<какая-то> ищи по справочникам
Аноним 02/09/16 Птн 19:46:46 248853109
>>248852
K142EH3,К142ЕН4 - регулируемые стабилизаторы. K142EH3 обеспечвают максимальный ток до 1 А, К142ЕН4 - до 0,3А. K142EH3 - регулируемое выходное напряжение 3...30В, независимо от буквенного индекса, К142ЕН4 - регулируемое выходное напряжение 1,2..,15В, независимо от буквенного индекса. Коды на корпусе для KI42EH3 -"10", "К10", для К142ЕН4 - "11" и "К11".

Типа быстрофикс
Аноним 02/09/16 Птн 19:47:50 248854110
>>248852
По корпусу похоже, но по маркировке - совсем не оно. ЕНки маркируются по типу: буква К<цифра>, а тут совсем иначе. В справочниках с 142ЕН такого обозначения в сокращениях не нашел.
Аноним 02/09/16 Птн 20:23:03 248858111

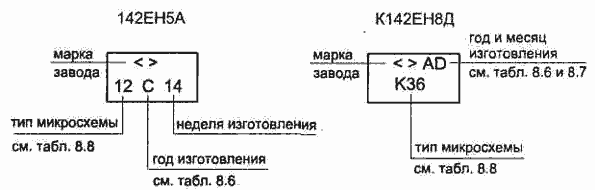

(6Кб, 595x190)
595x190
>>248852
>>248853
Беру свои слова назад, ты прав, анон, спасибо. Я в глаза ебусь.
Маркировка вполне стандартная, похоже, это действительно ЕН3.
Поясните, а в чем суть такого роскошного золотого корпуса? По сравнению с DIP8 вариантом, какие профиты?
Аноним 02/09/16 Птн 21:13:50 248863112
Профит в более лучшем отводе тепла
Аноним 05/09/16 Пнд 01:10:36 249077113
(1482Кб, 2560x1920)
2560x1920
(1765Кб, 2560x1920)
2560x1920
(1739Кб, 2560x1920)
2560x1920
Что за хуйня?
Аноним 05/09/16 Пнд 01:12:08 249078114
(1712Кб, 2560x1920)
2560x1920
(1912Кб, 2560x1920)
2560x1920
Аноним 05/09/16 Пнд 06:31:37 249087115
>>249078
Очевиден усилитель мощности на автомобильной микросхеме TDA1558.
Аноним 05/09/16 Пнд 10:54:04 249100116
(80Кб, 1280x960)
1280x960
>>249087
Благодарю за ответ.
Какие профиты можно извлечь?
выкинуть к ебеням?
Аноним 05/09/16 Пнд 11:27:43 249102117
>>249100
>выкинуть к ебеням?
Ага.
Или купить автобус и впиздячить в него. Будешь важным, блядь, голосом, остановки объявлять. Корпус явно от такого усилителя, только кучу советских потрохов заменили на одну платочку из радиоконструктора.
Аноним 05/09/16 Пнд 17:50:36 249137118
>>249102
Да нет, там вроде обычный стереоусилитель на 2 канала.
Может к пеке подключить и КАЛонкам.

Ебучая капча, блять. Та, с хуями, читабельнее была.
Аноним 06/09/16 Втр 00:40:40 249173119
>Может к пеке подключить и КАЛонкам.
Поподробнее пожалуйста
Аноним 06/09/16 Втр 07:00:51 249181120
>>249173
Сзади провод питания, +12-14В, спереди один разъем вход, второй выход. В чем сложность для понимания?
Аноним 12/09/16 Пнд 12:43:12 249972121
(2631Кб, 3264x2448)
3264x2448
Что это?
Аноним 12/09/16 Пнд 13:18:11 249976122
>>249972
Диодный мост. Только вместо 1 диода в плече включены 2 последовательно. Резисторы для выравнивания обратного напряжения.
Аноним 12/09/16 Пнд 14:23:56 249986123
>>249972
архисуровый дизайн
Аноним 07/10/16 Птн 23:26:38 252987124
(536Кб, 1646x1605)
1646x1605
Ребят, помогите с опознанием разъёма для дальнейшего заказа на Али. С меня как всегда нихуя, но в душе помолюсь любому богу на ваш выбор.
Аноним 07/10/16 Птн 23:56:53 252988125
>>252987
Ищи по тегам "8 pin flat connector" на али. Как паять его знаешь? Я в соседнем треде рассказывал уже. Вкратце: феном новый разъем не сажай, поплавится. Я их нижним подогревом сажаю, сверху не грею вообще. ИК сверху тоже не советую. Если подогрева нет, паяльником лучше сажай по одной ножке.
Аноним 08/10/16 Суб 00:10:11 252990126
>>252988
На али ничего похожего не нашлось.
Старый отпаивал феном, отходил по частям, как зародыш при аборте. Как припаивать не знаю, так как никогда до этого не паял феном. "Нижний подогрев" это как?
Аноним 08/10/16 Суб 00:56:51 252992127
>>252990
>На али ничего похожего не нашлось
Как не нашлось? Я бегло посмотрел - вроде есть такие точно, как у тебя.
>"Нижний подогрев" это как?
В моем случае - керамический нагреватель с али. Греет плату снизу, "помогает" основному нагреву фен, ИК. Очень помогает при замене чипов.
>до этого не паял феном
Я ж говорю, и не надо феном. Разъем испортишь.
Аноним 08/10/16 Суб 09:41:43 253004128
>>252992
>Есть такие точно, как у тебя.
Запостил бы ссылку тогда уж. Мне попадались какие угодно, кроме тех, которые надо.
Окей, буду сажать паяльником, если найду что сажать.
Аноним 27/10/16 Чтв 10:05:14 255329129
3264x2448
3264x2448
3264x2448
3264x2448
Вам сразу писать не хотел, но мочератор пидорнул к вам т.к. знаю, что это трансформатор. Знаю бльше. У него сопротивление первички 2,3 Ома, между каждым из выводов вторичной - от 0,8 до 1,3. Выводы вторички четыре и каждый между собой прозванивается, т.е., как я понял, это просто отводы одной обмотки через равные промежутки Когда подключил к сети он умеренно загудел и выдал на выводвх вторички 20 НАХУЙ ЕБАНЫХ МИЛЛИВОЛЬТ. Амперы, само собой, мерить не решился, нет такой йобы. Провод вторички, конечно, толстый, но миллиметра два-три не более, не шланг, короче.
Выводов первички два, т.е. явно на двухфазное питание. Что это, блядь, за транс и куда его присунуть?
Сегодня вооружусь штангенциркулем и посчитаю витки как следует, и таки у меня сейчас хуевый мультиметр, который глючит на переменке, поэтому подключу вторичку к мосту и замеряю через него, но все равно, транс странный. По описанию найти такой не смог, маркировки нет.
Аноним 27/10/16 Чтв 12:35:37 255350130
Доброго здравия, аноны. Обратился ко мне знакомый с вопросом. Есть старый нерабочий музыкальный центр Aiwa NSX v300. Путём общих усилий и рассуждений пришли к выводу, что умер усилитель. Проблема заключается в том, что ни я, ни знакомый не можем опознать модель этого усилителя. Буду признателен, если подскажете, что это за усилитель и какой можно купить на замену. К сожалению сейчас нет возможности делать фотографии, и я сам нахожусь в другом городе. Так что Вангам отдельное спасибо.
Аноним 27/10/16 Чтв 18:06:32 255379131
>>255329
> 20 НАХУЙ ЕБАНЫХ МИЛЛИВОЛЬТ
То есть ты пытался померить переменное напряжение DC-вольтметром?
Аноним 27/10/16 Чтв 18:18:42 255380132
>>255379
Не у меня старый аналоговый вольтметр с тильдой на индикаторе, он под переменку, но жженый пару раз, поэтому хочу замерить простым цифровым мультиметром через мост. Даже если вольтметр и врет, но точно не на порядки. в сети он видит 280В, в адаптере для пиздоглазой техники 145, пиздежь, но не 9000 нулями жи.
Так что это? Транс от какой-нибудь сварочной/нагревательной хуйни? Для чего еще такие низкие напряжения могли юзаться, гальваника, какая-нибудь?
Аноним 28/10/16 Птн 10:40:39 255429133
>>255350
Вангую, что ты нихера не умеешь гуглить.

Также вангую, что ты пойдешь нахуй на elektrotanya.com, найдешь там свою схему и отыщешь микруху усилитель самостоятельно.
Аноним 03/11/16 Чтв 13:09:17 256277134
Аноним 05/11/16 Суб 22:11:26 256608135
647x1080
429x316
Что это? Ни каких маркировок ничего, камера плохая.
Сопротивление между выводами:
1-4=0,6 Ом; 3-6=0,6 Ом; 1-5=6 МОм; 1-6=10,75 МОм
2-6=4,40 МОм; 3-5=5,60 МОм; 3-4=10,50 МОм
Аноним 06/11/16 Вск 02:01:18 256643136
3840x2160
>>256608
Совеццкий диодный мост КЦ 407 А
Аноним 06/11/16 Вск 13:23:07 256680137
>>256643
Но как вы догадались, Холмс?
Аноним 06/11/16 Вск 16:41:38 256716138
>>256680
Думаю сей господин, который помог мне, уже имел дело или держал в руках этот диодный мост.
Аноним 06/11/16 Вск 16:49:38 256721139
>>256680
>>256716
вы заебали ньюфаги ебаные, настоящего Железа не видевшие
у любого тру радиофага есть такие мосты, из старого одни из лучших
Аноним 07/11/16 Пнд 16:29:42 256838140
Аноним 07/11/16 Пнд 20:51:24 256885141
3264x2448
3264x2448
3264x2448
3264x2448
Аноним 07/11/16 Пнд 21:14:36 256887142
3264x2448
>>256885
Расчехлил, а там всё написано, вот только остался вопрос где такой же найти?
Аноним 08/11/16 Втр 09:13:38 256954143
>>256887
Считаешь контакты; измеряешь шаг контактов; измеряешь длину; смотришь, контакты у шлейфа с одной стороны или переворачиваются на разных концах; заказываешь на Али или в магазинах, торгующих комплектухой (искать FFC FPC)
Аноним 08/11/16 Втр 20:30:23 257137144
>>256887
>>256885
>>256838
Оборванные проводники прокинь МГТФом, вот и все. Тут смысла нет париться.
Аноним 09/11/16 Срд 09:20:27 257254145
3264x2448
>>257137
Анон, спасибо за годный совет, буду пробовать. У меня как раз только один наебнулся
Аноним 10/11/16 Чтв 18:40:17 257432146
1032x581
Аноны. Это термодатчик. Помогите опознать, таких надо несколько штук купить, по гуглу пошарился- именно такого не нашел. Может есть аналоги?
Аноним 10/11/16 Чтв 18:41:27 257433147
>>257432
При комнатной температуре сопротивление около 1 кОм.
Самофикс
Схема Аноним 18/11/16 Птн 14:46:43 258594148
827x640
Сап, двач! Надо перенести эту схему в программу Multisim.
Аноним 18/11/16 Птн 18:18:06 258636149
>>257433
Да это наверное термопара мелкокалиберная.
Аноним 23/11/16 Срд 00:16:18 259243150
640x480
640x480
640x480
640x480
Вот такую штуку нашёл в гараже, на обратной стороне написано 24.01.83, видимо дата. Коричневые чипы это память на 256 байт каждая. А вот что такое центральный белый чип нагуглить не получилось, помогите. И ещё, коричневые резисторы на 220Кома, как они называются?
Аноним 23/11/16 Срд 01:21:18 259246151
1715x1440
Анон, помоги опознать потенциометр.
Аноним 23/11/16 Срд 09:07:16 259261152
>>259243
Модуль памяти от чего-то. Белый чип - тоже ПЗУ, просто корпус чуток другой.
Резистор, не поверишь, называется "резистор".
Аноним 23/11/16 Срд 09:27:18 259262153
>>259246
Это больше на энкодер или валкодер похоже, а не на потенциометр. Крайние положения есть у него? Что за девайс вообще?
Аноним 23/11/16 Срд 11:18:37 259269154
>>259246
Это жи джойстик, какой нахуй потенцияметр?
Аноним 23/11/16 Срд 12:16:38 259274155
>>259269
Аналоговый джойстик.
Аноним 23/11/16 Срд 13:07:20 259280156
>>259262
>>259269
Это аналоговый стик на геймпаде. На каждой оси переменный резистор, который желтый, его и нужно опознать. Отчётливо видно маркировку 20 кОм, но производителя и модель найти не могу.
Аноним 23/11/16 Срд 13:12:02 259283157
>>259280
> но производителя и модель найти не могу
Так он и делается именно под цэй жойстик. Покупай целиком.
Аноним 23/11/16 Срд 13:52:26 259290158
>>259246
https://ru.aliexpress.com/item/Original-3D-Analog-Joystick-Stick-Sensor-Module-Potentiometers-Handle-Joy-stick-for-wireless-Controller-For-XBOX/32688400192.html
https://ru.aliexpress.com/item/10-Pcs-for-Sony-Dualshock-4-PS4-DS4-Controller-3pin-3d-Rocker-Joystick-Axis-Analog-Sensor/32707167655.html
https://ru.aliexpress.com/item/10Pcs-3D-Analog-Stick-Sensor-Repair-Parts-Joystick-Handle-Non-Original-Replacement-For-Microsoft-XBOX-360/32656235618.html
https://ru.aliexpress.com/item/New-Replacement-3D-Joystick-Module-Repair-Parts-Analog-Stick-Potentiometers-For-Microsoft-XBOX-360-Wireless-wired/32755509410.html
Аноним 24/11/16 Чтв 01:28:20 259389159
>>259290
Так они 10 кОм все, я весь али перерыл, ни одного с 20 кОм как у меня. Или это похуй и работать будет?
>>259283
Целиком такой же не найти.
Аноним 24/11/16 Чтв 05:05:18 259400160
>>259389
Если он включен делителем - то абсолютно похуй на сопротивление.
Аноним 27/11/16 Вск 03:06:10 259739161
705x689
Аноны, помогите опознать маркировку на контроллере флэшки. Ноунейм, надпись (если плохо видно) A603863.1 1024, может попадалось кому? В китайских интернетах есть загадочная прошивка для контроллеров с похожей маркировкой (建荣A602328/602329升级量产工具v91_2010-04-09) - единственное, что удалось найти.
помогите опознать Аноним 01/12/16 Чтв 13:45:36 260459162
454x807
807x807
Ребят помогите опознать движок , в гугле не нашел ничерта . Двигатель трёхфазный , стоял на видеомагнитофоне .
Маркировка 2.79183.11.1987 все что на нем есть .
Аноним 01/12/16 Чтв 13:58:37 260463163
mGmr2bNlTAw (1).jpg (57Кб, 454x807)
454x807
Аноним 01/12/16 Чтв 14:54:42 260475164
900x1200
Аноним 01/12/16 Чтв 17:50:50 260488165
>>260459
Ремонту не подлежит, имени не имеет, кроме внутризаводского децимального номера. Ищи такой же маг с моторами на донорство.
Аноним 01/12/16 Чтв 18:02:39 260490166
>>260488
видаки? их еще ктото юзает?
предок лет 10 назат купил плату видео захвата и всю домашку перегнал в цифирь залил на двд балванки, а кинцо можно и в интернетах найти правд некоторый эксклюзив с тем еще переводом порой очень сложно откапать
или тебе для махараек?
Аноним 01/12/16 Чтв 19:44:38 260504167
>>260488
Да мне бы его характеристики узнать . А остальное херня . Видаку быцл пиздец вот с него и снял . И естественно провтыкал сам видак ( модель и марку) Чтоб узнать что это блять за мотор
Аноним 02/12/16 Птн 20:04:47 260666168
>>260459
Похоже на бошку от Электроники вм12.
Аноним 05/12/16 Пнд 20:04:35 261285169
2592x1944
2592x1944
Нужна схема на 6Т82Г, только не старое это дерьмо, а новая. Есть у кого хотя бы сканы? Есть только фотка силовой и упр. столом. Должно быть ещё листа 4.
Аноним 05/12/16 Пнд 20:34:40 261296170
2016-12-05 20.2[...].jpg (370Кб, 1170x2080)
1170x2080
Посоны, сгорела штуковина из китайской светодиодной ленты, нашёл такую же только в том же Китае, может есть какие-то аналоги в наших магазинах?
Аноним 05/12/16 Пнд 21:25:23 261309171
>>261296
Диодный мост же, ну.
Аноним 07/12/16 Срд 22:21:38 261695172
2592x1936
Анон, помоги опознать аудио-кабель. Не первый раз вижу у московских персонажей. Две жилы в серебристом экране, ПВХ-изоляция и все это х2. Происхождение - савеловский рынок. Или 1-cable.ru, но там я не нашел такого.

Может знает кто марку?
Аноним 07/12/16 Срд 22:59:24 261701173
>>261695
на микрофонный кабель LCM-26 похож но в нем 2 жилы,возможно есть и 4
Аноним 08/12/16 Чтв 18:43:52 261815174
>>261701
Ух ты, похож. Спасибо.
Аноним 08/12/16 Чтв 22:13:45 261840175
1000x1451
1000x1453
Камрады, где проконсультироваться, что это за противокражная шняга и как она работает?
Аноним 09/12/16 Птн 14:11:36 261929176
2285x1714
Ананасы, помогите распознать трансформатор/характеристики его. Стоит в БП CEF300B-4 от телевизора Sharp, на плате шелкография t501. И ему пизда. В сервис мануале не нашел его характеристик. Выяснил что филипсовский, что мне нихуя не дает. В сети тоже толком нихуя нет. Или я в глаза долблюсь
Аноним 09/12/16 Птн 15:55:50 261939177
>>261929
Ну вот как всегда, задал вопрос и через 15 минут сам разобрался.
Аноним 13/12/16 Втр 23:31:57 262589178
Аноним 22/12/16 Чтв 12:57:02 263664179
1080x1920
ЯННП.
Вытащил из сканера эту детальку.
Аноним 01/01/17 Вск 22:51:15 264749180
>>261840
через поле магнитное проходишь, она активируется и сигнал посылает во все стороны. Если сигнал идентифицируется, как свой, то пищит охрана.
Аноним 01/01/17 Вск 22:52:52 264750181
>>258594
Переноси, благословляю.
Аноним 02/01/17 Пнд 10:20:00 264766182
>>263664
Хуясе! Сколько сканеров разобрал - такого не встречал. Края листа распознает?
Аноним 03/01/17 Втр 17:32:22 264879183
1775x1440
Помогите опознать вот этот контроллер li-ion банки, с маркировкой 5022T (U1). Хочу увидеть даташит на него.
8205 - это полевик FS8205.
Аноним 04/01/17 Срд 16:07:25 264968184
Аноним 04/01/17 Срд 17:30:25 264972185
>>264879
на фонарёвке спроси
Аноним 09/01/17 Пнд 18:12:22 265718186
>>264766
Не знаю, что эта штука распознаёт. Интересно вообще, что это за элемент то такой?
Аноним 09/01/17 Пнд 18:17:56 265720187
>>265718
Какие-то датчики оптические.
Аноним 21/01/17 Суб 13:48:19 267388188
500x554
Помогите найти спеки на 23HY2004, пикрелейтед. На официальном сайте moons нет.
Аноним 21/01/17 Суб 17:50:31 267420189
Аноним 21/01/17 Суб 18:27:31 267421190
>>267420
Этот спек я находил, 2004 там нет.
Вообще, что можно из такого шаговика замутить? Какой-нибудь генер ветряной, или там привод на рулон сортирки взлетит?
Аноним 21/01/17 Суб 18:30:57 267422191
>>267421
Второй вариант вполне, разрешаю.
Помогите опознать микросборку Аноним 03/02/17 Птн 14:47:25 269874192
1260x576
Стоит во входных каскадах усилителя. Красная, 8 ног. Надпись на ней 81L83C220 643 либо B1L83C220 643.
Сорри за качество фото, туда хрен подлезешь.
Аноним 03/02/17 Птн 15:14:56 269878193
>>269874
>B1L83C220 643
ты бы еще более шакальную фотку прилепил. Померь параметры резисторов и не еби голову.
Аноним 03/02/17 Птн 15:17:29 269881194
>>269878
Гугл говорит что это L83C220 фирмы BI TECHNOLOGIES. Только я не могу найти даташит.
Как я тебя блять с двух сантиметров сфоткаю лучше, умник?
Аноним 03/02/17 Птн 15:35:48 269884195
>>269874
> B1L83C220
сборка конденсаторная
Аноним 03/02/17 Птн 15:41:37 269885196
Есть ссылка на даташит? Везде это резисторная сборка написано.
Аноним 03/02/17 Птн 17:33:11 269904197
700x991
864x1104
Аноним 03/02/17 Птн 18:47:37 269926198
Аноним 03/02/17 Птн 23:50:51 269961199
960x640
>>225921
В этих условиях пойдёт какой-нибудь провод в силиконовой типа золяции, такие бывают на люминесцентных лампах подсветки, в светодиодных лампочках, местами в лампочках для противотуманок в тряпичной изоляции... Дерзай.
Аноним 03/02/17 Птн 23:52:53 269963200
540x402
>>269961
>люминесцентных лампах подсветки
>ноутов/телевизоров/старых сканеров...
Аноним 03/02/17 Птн 23:55:42 269965201
623x347
>>226762
>CR2325
Наркоманы, блять.
Аноним 07/02/17 Втр 15:36:28 270419202
3264x2448
3264x2448
Анон, помоги опознать.всю голову себе сломал ибо совершенно не шарю в подобных вещях
Аноним 09/02/17 Чтв 15:53:08 270723203
Аноним 06/03/17 Пнд 01:55:04 273990204
1100x617
915x602
907x587
346x446
Добрый день! Помогите пожалуйста опознать что это?
Снято с а/м Toyota Surf, управление стеклоподъёмниками
Аноним 06/03/17 Пнд 04:30:08 273996205
>>273990
диоды или сборки из 2 диодов, тестером сам прозвони
на замену можешь вколхозить 4148
Аноним 06/03/17 Пнд 19:19:59 274105206
800x521
Нуб нимножк. Нашёл на помойке такую йобу. Куда её впаивают? Вроде лампа вакуумная какая-то.
Аноним 06/03/17 Пнд 19:23:28 274106207
>>274105
скорее всего рентгенка, сфоткай сбоку
Аноним 06/03/17 Пнд 19:27:44 274107208
>>274105
Двачую за рентгенку. Выкидывай её нахуй от греха подальше.
Аноним 06/03/17 Пнд 19:28:42 274108209
>>274107
если поверишь этому дауну - лучше мне продай.
Аноним 06/03/17 Пнд 19:47:48 274111210
>>274108
По-нубски кривые руки + рентгеновская лампа = вымерший нахуй дом. Это серьёзное дерьмо.
Аноним 07/03/17 Втр 06:31:39 274158211
>>219902 (OP)
Помогите опознать <хуйня-нейм>
http://kommersant.ru/doc/2215201
И ваще есть портабельные заменители кварцевого резонатора для кварцевых часов?
Такие, ну чтобы ну прям точные и атомные были.
Аноним 11/03/17 Суб 00:31:44 274773212
1456x724
У этого БП есть аналоговое обозначение?
Аноним 11/03/17 Суб 08:40:29 274798213
>>274773
БП - Большой Переключатель, судя по картинке.
Аноним 11/03/17 Суб 09:46:40 274804214
>>274798
ну ахуеть вы теоретики
>Большой
а чего не быстрый то
как практиканты блять, спрашиваешь по старым схемам что за кнопка-говорят что это контакт...
Аноним 11/03/17 Суб 11:41:43 274814215
>>274798
Не большой а барабанный
Аноним 11/03/17 Суб 13:07:15 274827216
>>274773
а так смотри по гостам, я так понял тебе надо перевести старую схему на новый лад? ГОСТ 2.710-81 ЕСКД
Обозначение S- Устройства коммутационные в цепях управления, сигнализации и измерительных. А именно выключатели, переключатели, выключатели, срабатывающие от различных воздействий. А вот со второй буквой надо разбираться, где эта ебанина стоит? В принцепе если тебе для диплома то можно пометить этот переключатель как SА. То есть S-переключатель, А-общего назначения(не специальный). Но если тебе для проекта то стоит разобраться, а так смотри ГОСТ.
Аноним 11/03/17 Суб 13:08:34 274828217
Аноним 11/03/17 Суб 13:41:22 274834218
1600x1280
Аноним 11/03/17 Суб 13:47:49 274836219
>>274827
Мне нужно графическое обозначение
Аноним 11/03/17 Суб 13:52:13 274839220
157x234
>>274836
у таких переключателей нет определённого графического обозначения. Я реверсивный так изобразил.
Аноним 11/03/17 Суб 13:52:54 274840221
>>274834
ну и QS если тебе это вообще надо(а по новым гостам надо) . а то я и забыл уже
Аноним 11/03/17 Суб 15:48:40 274853222
>>274839
Всегда дико пекло от такого обозначения переключателей.
Аноним 11/03/17 Суб 16:18:36 274860223
Аноним 18/03/17 Суб 21:54:17 275816224
900x643
Господа, подскажите, как правильно называются элементы обведённые в круг? Внутри обычно катушка и резисторы.
Аноним 19/03/17 Вск 04:04:42 275862225
>>275816
Колебательный контур.
Аноним 19/03/17 Вск 15:02:37 275882226
Прошу помочь с определением номинала емкости L441 LX36A, похоже на электролитический неполярный конденсатор, но сужение у него не близ ног, а по середине корпуса, причем диаметр с 16 см сужается до 8 см. серая полоска уже чем у обычных электролитических. На рисунке нарисовал все метки которые есть.
https://2ch.hk/ra/src/272230/14899019486850.png
Аноним 19/03/17 Вск 15:04:18 275883227
>>275882
тьфу блядь опять забыл исправить, ИНДУКТИВНАЯ КАТУШКА L441 LX36A, не емкость
Аноним 20/03/17 Пнд 08:25:35 275944228
>>274107

Дык вроде рентген наведенного фона после себя не оставляет. Или ты про включение? Но в любом случае - нахуй, да.
Аноним 02/04/17 Вск 16:34:55 278262229
2074x1383
Это аудио блютуз плата с клона сигвея Smart Balance, и я хочу заменить китайско-английское приветствие на что нибудь другое.

Я так понимаю, прошивка и звуковой фаил сидит на микроконтроллере(или флешке???) которую я подписал AS 1635DA1518-03A.

Проблема в том, что я не могу ее опознать\пробить в инторнетах, что мне делать?
Аноним 05/04/17 Срд 16:59:40 278835230
2062x1616
2138x1006
1893x1613
1780x2375
день добже, что это?
Аноним 05/04/17 Срд 17:56:23 278845231
>>275944
ебать вы дебилы. Обвешаются даунизмом своим и ебут друг друга в жопы. А потом нужную вещь хуй достанешь.
Аноним 05/04/17 Срд 17:58:15 278847232
>>278835
нахуй ты военку принес? Ты ебанутый?
Первое - смеситель\сумматор\делитель какой-нибудь. Второе - шильдик. Третье - детектор или датчик.
Аноним 05/04/17 Срд 20:02:02 278879233
>>278847
ты что пересрался ебасос, это детали с Ч3-66 ебасос люди добже поможите кто знает
Аноним 16/04/17 Вск 08:02:50 280450234
Криминальное чт[...].webm (13290Кб, 640x272, 00:04:03)
640x272
>>274105
На ней написано X-RAY на боку, как ты думаешь что это?
Аноним 18/04/17 Втр 22:11:35 280875235
>>278835
Третий пик с уверенностью на 85% скажу что это батарея с птур или аналогичной хуйни.В отрочестве много такого перетаскал,и катушки с кабелем от него тоже,у кабеля ебанистическое сопротивление было кстати и он никуда не годился.
Аноним 19/04/17 Срд 16:09:05 281008236
>>274111
Совсем кривые руки не запустят/выпалят накал, умеренно кривые - пожгут только себя, т.к. не получат нормальных напряжений, а значит и проникающей способности, а с прямыми руками уже хватит мозгов запилить свинцовый ящик и выпилить узким пучком только соседа-долбоеба.
19/04/17 Срд 16:15:03 281009237
>>275816
>Господа, подскажите, как правильно называются элементы обведённые в круг?

Подстроечные катушки

>>275862

Мамка твоя колебательный контур.
Аноним 24/04/17 Пнд 20:23:46 281570238
176x206
Сап, котаны, можете подсказать, будет ли работать схема пикрил, и если нет, то как исправить? Ибо я сам не особо догадываюсь о подводных.
Аноним 25/04/17 Втр 16:22:53 281634239
Аноним 25/04/17 Втр 16:25:59 281635240
>>281570
нет, транзистор никогда не откроется.
Аноним 02/05/17 Втр 17:58:04 282326241
1280x960
помогите опознать сгоревший транзистор
(это плата электронной сигареты 200w)
слева от него написано q3
Аноним 03/05/17 Срд 00:35:36 282380242
4032x3024
4032x3024
сап паяльник-анон. вопрос пиздец. со стола упала почти новая миди-клавиатура M-AUDIO CTRL49, которая кормит меня хлебом, в результате чего штекер USB забило внутрь корпуса, где он разъемом оторвал несколько деталей с платы. детали улетели в неизвестном направлении. с разьемом usb все понятно. непонятно что было на месте D2 и R26. где-то гуглил, что резистор между 1 и 3 ногами ЮСБ определяет то ли напряжение, то ли скорость. соответственно D2 это какая-то диодная сборка для защиты USB. как понять что за детали были на плате? че делать анон? помоги
Аноним 03/05/17 Срд 01:14:09 282381243
>>282380
D2 usblc6-2sc4, резистор можешь не впаивать
Аноним 03/05/17 Срд 01:16:12 282382244
Аноним 03/05/17 Срд 01:21:10 282383245
>>282381
спасибо. похоже на правду. а почему не впаивать резистор?
Аноним 03/05/17 Срд 21:14:19 282471246
810x1080
радиобояре , что за вещь я держу культяпками ? вроде как должна крепиться к катушечке под ней .

плата кинескопного телевизора
Аноним 04/05/17 Чтв 12:24:41 282537247
>>282471
>что за вещь я держу культяпками ? вроде как должна крепиться к катушечке под ней
Очевидно экран катушечки
Аноним 05/05/17 Птн 05:21:53 282598248
Аноним 05/05/17 Птн 10:30:40 282604249
>>282471
Это катушка с нелинейным сердечником. Нелинейность обеспечивается смещением внешним постоянным магнитным полем, вот этим магнитом.
Где-то в коррекции растра кинескопа используется такое.
Аноним 05/05/17 Птн 12:18:10 282619250
640x640
Аноним 05/05/17 Птн 12:18:27 282620251
640x640
Аноним 07/05/17 Вск 03:19:12 282824252
2160x1216
2160x1216
сап господа, помогите опознать сие изделие и подобрать замену
smd в корпусе sot23-5, маркировка - A12U
как я уже понял A1 - это код элемента, 2U - дэйткод
судя по схеме это какой-то dc-dc преобразователь с 5 омным кз на землю между 2 и 3 ногой, расположен возле проца, питается от li-ion
установлена сия хрень в mp3 плеере hifiman
пройдясь по форумам нашел, что это может быть
AP2406, AM2406, APS2408, APS1006
или
ME3406, M3406, GP3406 или YB1680, BM1701
ближе чем в китае, партией в несколько десяток\сотен штук, найти не удалось
кроме одного - M3406-ADJ SOT23-5
подойдет ли?
Аноним 23/05/17 Втр 00:50:44 284533253
2048x1536
2048x1536
2048x1536
2048x1536
Помогите опознать что это за хуитка.
Аноним 23/05/17 Втр 02:01:13 284539254
>>284533
Это велокомпьютер, очевидно же. Изи.
Аноним 25/05/17 Чтв 01:22:59 284749255
>>284539
Ни разу не велокомпьютер, на жки есть символ температуры.
Аноним 25/05/17 Чтв 01:42:15 284753256
>>284749
Велокомпьютер с термометром. Почему нет, логичная фича для велокомпьютера.
Аноним 30/05/17 Втр 20:36:30 285173257
1200x900
Что за хрень с числом 24?
Аноним 30/05/17 Втр 20:40:21 285175258
Аноним 30/05/17 Втр 20:50:35 285177259
>>285175
Уверен? А вдруг ДИОДНАЯ СБОРКА?
Аноним 30/05/17 Втр 22:02:10 285182260
Аноним 31/05/17 Срд 09:10:58 285210261
>>285182
Тралишь тупостью?
Аноним 31/05/17 Срд 10:48:03 285214262
>>285210
Нет. Если знаешь, подскажи полное обозначение этого элемента.
Аноним 31/05/17 Срд 11:32:24 285216263
>>285214
Я предполагаю, что это npn транзистор DTC114EUA в корпусе sot323.
Аноним 08/06/17 Чтв 19:09:08 285953264
Аноним 11/06/17 Вск 20:20:21 286195265
>>285953
Тебе же сказали что это транзистор в смд корпусе.
Аноним 03/08/17 Чтв 01:26:55 291108266
400x258
Суп, б/raтишки, подскажите из какой установки этот блок. Есть ли в нем что стоящее?
Аноним 03/08/17 Чтв 05:58:44 291122267
>>291108
драгметаллы золото серебро платина палладий осмий рутений родий иридий........ о дааааааааааа........................
Аноним 13/08/17 Вск 09:12:31 292272268
1440x2560
1440x2560
2560x1440
1920x1080
Ребятки, есть ресивер Akai AA1020, и вчера, когда я слушал свой божественный пинк флоид, в правом канале раздался щелчок, после чего звук в нем пропал. Немного завоняло паленым, я снял крышку и из видимых повреждений обнаружил пикрилейтед. Мои знания в радиотехнике очень поверхностные, но как я понял, одному резистору точно пиздец, состояние второго - под вопросом. Насколько я знаю, номинал коричневого резистора определяется цветными кольцами, а белая ебала, судя по маркировке - это керамический резистор на 0.47ом мощностью 5вт, все правильно? Какие могут быть подводные камни? Очень хочется доломать починить эту балалайку собственными силами.
Аноним 13/08/17 Вск 09:49:04 292274269
>>292272
Мелкий резистор на последнем пике отъебнуло, Керамическому этому хуй что будет.
Смотри к чему подключен мелкий резистор, там поди транзистор выходной сгорел или что-то около того.
Аноним 13/08/17 Вск 10:31:49 292281270
2560x1440
1215x2160
1215x2160
>>292274

Ок. Такая маркировка (оранжевый-зеленый-коричневый-золотой) соответствует номиналу 350ом с допуском 5%? Этот маленький резистор идет на большой транзистор сбоку, он может подохнуть? Так же, как оказалось, сгорел предохранитель правого канала.
Аноним 13/08/17 Вск 11:37:35 292282271
>>292281
Номинал резистора в соседнем канале посмотри.
Я бы на твоём месте вытащил из повреждённого канала все активные элементы, за исключением входа и проверил бы их.
Наверняка выходному транзистору пизда настала.
Аноним 13/08/17 Вск 18:33:41 292295272
>>292272
ОП, проверяй выходной транзистор, не повреди слюдиную прокладку!
Если сам боишься - ищи спеца по винтажному хайфаю в своем городе.
Аноним 13/08/17 Вск 19:03:35 292297273
>>292281
Резисторы, а тем более предохранители, горят ПОСЛЕ транзисторов.
Нужно тестировать все, а непросто смотреть, что обуглилось и тупо его менять. Не поможет.
Аноним 16/08/17 Срд 17:15:28 292483274
2048x1536
Посоны, помогите опознать экранчик.
Выдернут из факса бразер 2825r.
На шлейфе написано 10L015 и L303646. Ничего не нагуглилось путного.
Аноним 16/08/17 Срд 19:35:24 292499275
Аноним 16/08/17 Срд 19:40:33 292501276
>>292499
У меня там картинки не грузятся от слова совсем.
Аноним 16/08/17 Срд 19:44:03 292503277
721x563
413x608
Аноним 16/08/17 Срд 19:50:03 292504278
Аноним 16/08/17 Срд 20:21:08 292506279
980x730
Так, я нашел сервис мануал на brother 2820. В числе прочего обнаружил там это, это что надо? Много непонятных сокращений.
Аноним 16/08/17 Срд 20:38:07 292508280
Аноним 16/08/17 Срд 21:03:58 292510281
>>292508
Это я уже понял.
Поковырял мануал, узнал что это 1601. Погуглил, на али посмотрел, на ебеэ посмотрел, ничего подобного не обнаружил. Короче выкину и буду дальше искать что-то нормальное, ебаные китайцы.
Аноним 16/08/17 Срд 21:12:10 292511282
>>292510
> выкину
Я же тебе давал выше распиновку. НАХУЯ ВЫКИДЫВАТЬ? Бывает необходим дисплейчик для вывода небольшого объема инфы. Такой в самый раз. Плюс еще и последовательный.
Аноним 16/08/17 Срд 21:19:08 292512283
>>292511
У тебя для 1602 же, плюс мой на 10 пин.
Аноним 16/08/17 Срд 21:27:17 292513284
329x552
>>292512
Да хоть для 2004. Распиновка одинаковая. А если у тебя 10 пин, то это скорее всего стандартная распиновка
Аноним 16/08/17 Срд 21:34:07 292515285
2048x1536
>>292513
Сфоткал на пылесос.
Аноним 16/08/17 Срд 21:36:41 292516286
>>292515
А почему на шлейфе только 6 проводников?
Аноним 16/08/17 Срд 22:04:48 292517287
>>292516
Я бы хотел узнать у китайцев, но не нашел никакой инфы. Мне самому интересно.
Аноним 16/08/17 Срд 23:26:23 292528288
Логично предположить что там последовательный интерфейс. Возможно I2c. Искать даташиты на что-то похожее и ловить методом тыка.
Аноним 16/08/17 Срд 23:37:16 292529289
>>292528
>Искать даташиты на что-то похожее и ловить методом тыка.
Вообще ничего похожего не нашел в интернетах. Методом тыка думаю сожгу быстрее, непонятно ведь куда кидать питание и какое оно там, 3.3 или 5в.
Аноним 16/08/17 Срд 23:51:48 292531290
Поковырял еще и нашел похожий дисплей здесь http://www.electro-tech-online.com/threads/2x16-lcd-pin-out.26667/ но тут указано что он все таки 1602
1 gnd
2 vcc
3 contrast
4 register select
5 enable
6-7-8-9-all data pins
10-backlight.
Буду ковырять исходя из этого.
Аноним 16/08/17 Срд 23:53:23 292532291
Я же сказал уже где найти. Тебя мордой ткнуть?
Аноним 17/08/17 Чтв 00:01:23 292533292
>>292532
В анус себя ткни коли по делу не можешь ответить конкретно.
Аноним 17/08/17 Чтв 00:02:38 292534293
1450x700
1450x700
1450x700
Конкретно - могу. В анус - не могу.
Аноним 18/08/17 Птн 18:59:57 292674294
2080x1560
2080x1560
Анон, помоги опознать выделенные компоненты. Схема из советского вентилятора.
Аноним 18/08/17 Птн 19:04:20 292675295
Аноним 03/09/17 Вск 00:08:55 294007296
>>292674
2 пик-стабилитроны
Аноним 06/09/17 Срд 21:25:31 294288297
2560x1536
Сап. Помогите опознать трансформаторы
Аноним 09/09/17 Суб 01:16:36 294532298
sdgvx vca.jpg (1937Кб, 2592x1456)
2592x1456
Есть знатоки советских радиодеталей?
Пик рилейтед зеленые круглые керамические конденсаторы, выпаяны хз откуда, но скорее всего из какого-то телевизора.
Емкость измерил ~100пф. Диаметр 6-6.5мм. Хочу знать имя или хотя бы ТКЕ и макс. допустимое напряжение данных изделий. Гугл не помог.
Аноним 09/09/17 Суб 06:53:56 294536299
>>294288
Это кастомные трансформаторы, как и почти все такие детали.
Аноним 09/09/17 Суб 07:31:43 294537300
>>294532
КД-1, скорей всего. Или какой-то их ближайший родственник.
Аноним 21/09/17 Чтв 14:20:32 295857301
2560x1536
2560x1536
2560x1536
Сaп. Ra.
Что это такое? Так и не понял.
За сколько можно заложить и куда?
Аноним 21/09/17 Чтв 16:45:18 295881302
>>295857
500р на авито и год ждать лоха
Аноним 21/09/17 Чтв 19:19:45 295915303
>>295857
На барахолки радиокота, схем.нет выкатывай.
Аноним 21/09/17 Чтв 19:22:49 295916304
>>295857
Коллекционеры за 500-1000 купят
Но такое выгоднее менять на что-то полезное
Аноним 21/09/17 Чтв 19:23:25 295917305
>>295916
На что к примеру?
Аноним 21/09/17 Чтв 19:33:32 295920306
>>295917
Я хз что тебе по интересам.
БП/транс/железка для пк/еда/пиво/etc. Лишь бы было тебе нужно.
Аноним 21/09/17 Чтв 19:37:16 295922307
>>295916
Не только. Читал как диды, собирающие лампач для звукоёбов такими подбирали резисторы уберточно для обеспечения метрологической эзотерики звука.
Аноним 22/09/17 Птн 11:44:22 295970308
>>220629
>>Логика работы устройства задается при помощи пайки
перемычки на плате
Охуенно
Аноним 29/09/17 Птн 15:42:34 296870309
1280x960
1280x960
1280x960
Жалом паяльника случайно свандалил запчасть (смотри фото). Длина 1 мм. Вырвал контакт из корпуса.
По какому корпусу искать? Что за деталь?
Аноним 29/09/17 Птн 17:02:24 296879310
>>296870
По корпусу нашёл, что подходит SOD-883 и SOT-883.
Аноним 30/09/17 Суб 03:12:07 296939311
>>235715
1-"к" уехала - хз куда, забей - гражданка по любэ
2-155-в старой маркировке
Аноним 02/10/17 Пнд 14:39:08 297131312
3264x2448
Аноним 02/10/17 Пнд 14:42:26 297132313
>>297131
С термисторами. Сейчас так уже не делают.
В китайских мультиметрах термисторы такого типа стоят.
Аноним 11/10/17 Срд 22:53:55 298355314
3264x2448
3264x2448
3264x2448
3264x2448
Так, бротаны... Есть вопрос. Долгое время пользовался винрарнейшим (для меня лично) геймпадом Logitech F710. Как вышла вторая версия геймпада от Хуяна, которая с пофикшенными бамперами - перекатился на неё. Тут недавно нашёл этот самый F710, и решил его подарить корефану. Но вот незадача - я вспомнил, почему я его сменил. Я так часто его ронял, что у него сломались ограничители аналогов. То есть сами стики полностью рабочие, но вот нажатие на них происходит так - ты нажимаешь на стик, он с лёгким хрустом уходит вглубь миллиметра на два, и только после этого чувствуется нажатие на кнопку стика. Решил просто тупо выпаять старые, и впаять новые. Вопрос такой - как выбрать то? Стики для разных геймпадов отличаются как-то? Сами стики пикрелейтед.
Аноним 12/10/17 Чтв 07:32:12 298383315
>>298355
Нет разницы, я покупал такие спаренные X-Y резисторы с кнопкой, они стандартизированы. Ну может миллиметры в размерах.
Аноним 12/10/17 Чтв 08:10:59 298385316
>>298383
Ок, спасибо братишка. Заказал вот эти, надеюсь, подойдут - https://ru.aliexpress.com/item/2Pcs-For-XBOX-360-3D-Joysticks-Metal-Analog-Sticks-3D-Analog-Joystick-for-PS2-Controller-Repair/32830004134.html?dp=eb6b6010de595fb04ec760520a5206b6&af=90289&cv=47843&afref=https%253A%252F%252Fletyshops.ru%252Fview%252F13366481%253Fspm%253Da2g0v.10010108.0.0.18e1b3c6CAuOI0%2526ext_referrer%253Dhttps%25253A%25252F%25252Fru.aliexpress.com%25252Fitem%25252F2Pcs-For-XBOX-360-3D-Joysticks-Metal-Analog-Sticks-3D-Analog-Joystick-for-PS2-Controller-Repair%25252F32830004134.html%2526utm_source%253Dextension%2526utm_campaign%253Dnotification_get_cashback%2526utm_term%253Dchrome&mall_affr=pr3&aff_platform=aaf&cpt=1507784980609&sk=VnYZvQVf&aff_trace_key=bd3eca8fcd5141ae81996de067c6bf40-1507784980609-03113-VnYZvQVf&terminal_id=86a1c75f78ac47d383ae738ed6f2a5d5
Аноним 12/10/17 Чтв 17:23:45 298449317
samsung jack.jpg (54Кб, 960x1280)
960x1280
samsung jack 2.jpg (50Кб, 960x1280)
960x1280
Посоны, где найти такой разъём для ноутбука Samsung NP520U4C
Аноним 13/10/17 Птн 00:02:12 298493318
1280x960
Что это за хуйня?
Аноним 13/10/17 Птн 00:38:29 298498319
>>298493
Медицинская неведомая хуйня. Может для электрофореза или стимуляции мышц? Только выводов много.
Аноним 13/10/17 Птн 00:44:10 298499320
>>298493
Аккуратно вскрой, пили фото внутренностей, но пока ничего не ломай.
И огласи город.
Заинтересует - сам заберу, не заинтересует, посоветую где продать и скажу цену.
Аноним 25/10/17 Срд 10:45:18 299886321
800x600
От переполюсовки в шуруповерте въебал мосфет facepalm.jpg, который от кнопки на проводах и радиаторе. Прочитать можно только rep50n06 корпус TO-220 (но это за ебань не гуглится).

Если есть антоны, которые в курсе что там применяется посоветуйте попсовый аналог занидораха
Аноним 25/10/17 Срд 11:17:10 299888322
>>299886
>но это за ебань не гуглится

60v50a
Аноним 25/10/17 Срд 11:18:10 299890323
Аноним 25/10/17 Срд 11:22:51 299892324
25/10/17 Срд 11:42:35 299893325
Прежде чем паяльником деда паять будешь, закороти проволочкой между собой все выводы транзистора. После пайки сними, не забудь. Не перегревай долго, особенно средний вывод.
Аноним 27/10/17 Птн 00:45:31 300030326
>>299893
Паяльник норм, с керамическим нагревателем.
Аноним 12/11/17 Вск 17:22:03 302165327
2080x1560
Вкатываюсь в электротехнику. У бати в гараже спиздил старую магнитолу и обнаружил сие, неизвестное мне, чудо. Имеет три вывода.
Аноним 12/11/17 Вск 17:35:10 302168328
>>302165
Фильтр промежуточной частоты 10,7 МГц.
Аноним 12/11/17 Вск 17:37:34 302169329
1801x1394
Сап раданы.
Отдали вот разного, пытаюсь вкатиться в запил фузза из того, что есть. Помогите опознать, что можно использовать.
Аноним 12/11/17 Вск 17:55:18 302171330
>>302168
Не совсем понял как их гуглить?
Аноним 12/11/17 Вск 18:23:03 302174331
>>302169
Ну ты бы хоть схему вкинул.
Аноним 12/11/17 Вск 18:43:49 302179332
>>302171
Зачем гуглить? И так понятно. 10,7 МГц — стандартная ПЧ. В таких корпусах обычно бывают резонаторы и фильтры, причем резонаторы могут быть как трехногими так и двуногими, но подобные фильтры обычно трехногие. Числа 10 и 7 намекают на вполне конкретную частоту, а кварцевые резонаторы на такую частоту практически не встречаются.
Аноним 12/11/17 Вск 18:59:42 302180333
>>302174
В этом-то и соль. Я нашел тысячи ебаных схем, анон, но весь мой процесс состоит из "найди схему, найди список компонентов к ней, пойми, что у тебя нет вот этой детали. и еще вот той"
Аноним 12/11/17 Вск 19:14:13 302182334
>>302180
закажи все что нужно (можно и плату заказать) и не еби мозг
Аноним 12/11/17 Вск 19:17:38 302183335
>>302180
Для любой схемы потребуются резисторы, которых у тебя не видно. Отнеси это на помойку.
Аноним 12/11/17 Вск 19:35:21 302187336
2104x1184
>>302183
Сорян, тупо забыл про них. Вот еще нераспаянные остатки плат.
Аноним 12/11/17 Вск 19:50:07 302188337
>>302187
Если ты хочешь на своём времени поднять деталей и этим сэкономить деньги то ситуация подходящая.
Плана три:
1 - распаиваешь всю хуйню на деталюхи, кладёшь их в тумбочку и выбираешь схему педали учитывая имеющуюся комплектуху
2 - кладёшь платы в тумбочку и выбираешь схему, используя некоторые деталюхи с плат
3 - кладёшь платы в тумбочку на всякий случай, выбираешь схему без учёта требований к имеющейся комплектухе, потому что металлоплёночный резистор 0.25 вт 1% точности стоит рубль.

После пары завершенных проектов понимаешь что нужно и не нужно и выкидываешь, а ещё лучше передариваешь, ненужный хлам.

У тебя ифк 120 есть. Можешь СТРОБОСКОП ДЛЯ ДИСКОТЕКИ замутить.
Аноним 12/11/17 Вск 19:53:36 302189338
>>302188
Алсо гт404 применялись буржуями в фузах для звука а-ля Хендрикс.
Аноним 12/11/17 Вск 20:47:42 302199339
>>302187
Найди схему, которую даже последний музыкант-дебил смог повторить. Под нее ищи детали.
Аноним 12/11/17 Вск 21:46:56 302210340
>>302188
Добра тебе, анон.
Мне нравится первый план, но тут НЕ ВСЕ ТАК ПРОСТО для меня. Вот у меня есть детали ЩИ-1, ММК-13 и ПЕС-6. Я смотрю схемы, потом ищу списки деталей под сборку. И там обз есть ДНО-9, которого у меня нет. тут я обычно кричу
Второй тоже хороший, но я пока супернуб, поэтому могу только в созидание формата "нужны такие-то детали и вот так это собрать на макетке, а еще вот схема" – и из-за этого любой расчет по комплектующим проебан
Аноним 12/11/17 Вск 21:58:32 302214341
>>302210
Тебе в любом случае придётся докупать детали.
Выбери проект и купи их все. Охуенной суммы ты всё равно на нескольких резисторах не сэкономишь.
Аноним 12/11/17 Вск 22:07:36 302215342
>>302210
Для этого https://www.electrosmash.com/fuzz-face вроде бы все есть, возможно кроме потенциометров. Для настройки потребуется мультиметр, как минимум.
Но лучше отнеси это на помойку и купи новые детальки, там всех расходов рублей на сто всего лишь.
Аноним 13/11/17 Пнд 09:28:36 302270343
Лампаны, я тут взял потенциометры, приехал домой и понял, что продавец всратый и вместо стандартных 3-пин завернул мне 4-пин.
Гугл дал навернуть разных сортов говна, но нужного так и не нашел. Кто-нибудь в курсе, что за четвертый пин?
Аноним 13/11/17 Пнд 09:46:41 302271344
>>302270
Отклеился. Номер сейчас не могу назвать, крутилка ждет дома, пока я поработаю. Но выглядит именно так.
Аноним 13/11/17 Пнд 09:48:09 302272345
1000x985
Аноним 13/11/17 Пнд 14:51:24 302310346
1092x442
>>302270
Половина диапазона?
Аноним 15/11/17 Срд 15:40:09 302617347
>>302179
А как отличить фильтр от кварца ? Всегда думал что все такие хуйни - кварцы. Из чего внутри состоит фильтр ?
Аноним 15/11/17 Срд 15:41:43 302618348
>>298449
Любые мобилы и прочая портативная хуйня.
Аноним 15/11/17 Срд 15:50:53 302619349
Сгорел предохранитель на мультиметре RM102. Помогите найти замену, стоял керамический, 3.6*10mm, 250V, 10A, без ножек. Что лучше на замену поставить? На али есть стеклянные на 10А с ножками, но их видимо можно откусить. А на ебее есть керамика 6А без ножек. Именно такой как там стоит не нашел, где еще можно поискать?
Аноним 15/11/17 Срд 21:45:21 302696350
2104x1184
Наткнулся на вот этого вот. Чем знаменит, кроме того, что военный? Куда целесообразней употребить?
Аноним 15/11/17 Срд 21:58:35 302699351
>>302696
>Чем знаменит
Золотой ножка.
> Чем знаменит
Ничем. Обычный ВЧ транзистор
Аноним 15/11/17 Срд 22:21:40 302702352
>>302699
>Ничем. Обычный ВЧ транзистор
Нет. В отличие от китаеговна, такой корпус реально способен долговременно рассеивать 0.5 вт и даже чуть более. Я на таких укв-жуки раньше делал, ставил в оконечник. Пробивало на несколько сотен метров.
Аноним 16/11/17 Чтв 10:08:57 302756353
>>302702
>такой корпус реально способен долговременно рассеивать 0.5 вт и даже чуть более.
Слава России!
Аноним 16/11/17 Чтв 17:17:22 302793354
Аноним 24/11/17 Птн 09:13:07 303763355
>>302756
ссср. рашка не может в микроэлектронику.
Аноним 05/12/17 Втр 15:08:52 305083356
1083x505
Нужно срочно узнать что за схема на пикрил и дл чего она нужна (типа стабилизатор, повторитель итд)
Аноним 05/12/17 Втр 15:14:32 305084357
>>305083
Cтабилизатор напряжения. Слева вход, справа выход.
Аноним 05/12/17 Втр 15:18:30 305086358
Аноним 05/01/18 Птн 07:39:15 308486359
1280x960
sot23-6 в блоке питания
62b20
Скорее всего какой-то DC DC преодбразователь.
Аноним 05/01/18 Птн 10:04:25 308500360
>>308486
> C DC преодбразователь
Нет. ШИМ там.
Аноним 05/01/18 Птн 11:46:50 308513361
Аноним 05/01/18 Птн 11:47:17 308515362
Аноним 08/01/18 Пнд 22:58:05 308945363
1600x1201
Опознайте два транзистора в правом верхнем углу.
Аноним 15/01/18 Пнд 21:32:11 309810364
>>308945
Проверь, куда идут дорожки от толстых переходных отверстий. Если одна на землю, вторая на одно из питаний - там два полевика в составе силовой части синхронного step-down. По маркировке не подскажу, не пробилась.
Аноним 15/01/18 Пнд 21:47:44 309815365
>>309810
Спасибо, но поздно. Эта плата от HDD Хитачи 320ГБ. Унесло оба этих транзистора, сопротивление в 0.056 Ом и микросхему драйвера(никаких признаков жизни на выходах не подаёт). Контролер не проверял, но вроде ток потребления в норме. Угорел из-за блока питания, вернее, у коего были неправильно распинованы выводы на шнурах.
Драйвер двигателя очень дорог, а сопротивление вообще не нашёл в таком корпусе. Заказал у китайцев плату с разборов, буду перекидывать чип памяти и пытаться оживить привод с информацией.
Аноним 15/01/18 Пнд 21:59:05 309816366
>>309815
По фото пятак нижнего идёт на общий, а пятак верхнего на прогоревший 0.056 Ом. Пятачок за этим резистором на питание 5 V коннектора SATA Power.
Аноним 07/02/18 Срд 03:15:02 311898367
716x960
716x960
Помогите опознать раритет.
Сегодня прикормленные бомжи с околодомовой помойки принесли.
Если судить по номерным изделиям, то это какой-то накальный трансформатор, но, намоточных данных на него нигде нет. Может, существует какой-то каталог, где обмотки можно найти?
Или схема от любого 4.710 подойдет? вряд ли
Аноним 07/02/18 Срд 07:25:45 311910368
>>311898
Это кастомное изделие для какого-то прибора. Данные на него можно найти только если ты знаешь, что это за изделие, найдешь на него мануал и там будут приведены намоточные данные. Не тешь себя, выкинь.
Аноним 08/02/18 Чтв 21:32:25 312070369
1620x2160
Двач, помоги опознать транзистор.
Аноним 08/02/18 Чтв 21:50:21 312073370
>>312070
Корпус КТ-29, советский, дальше сам.
Аноним 08/02/18 Чтв 22:14:20 312078371
>>312073
Это я и сам нагуглил, но среди списка цветовых маркировок этого корпуса вообще нет 4-х точек.
Аноним 08/02/18 Чтв 22:30:16 312085372
>>312078
Вряд ли мощный, скорее маломощный высокочастотный и, вероятно, с 4-значным номером. То есть начинается на цифру 3. Ищи КТ3ххх(для военки 2Т, но тут непохоже, те в керамике делали). Справочники в интернете имеются.
Аноним 09/02/18 Птн 12:36:18 312142373
>>296870
Безнадёжный подъём.
Аноним 09/02/18 Птн 12:51:43 312144374
Аноним 09/02/18 Птн 13:11:06 312146375
>>312144
В радиаче завели искусственного идиота как в сциентаче?
Аноним 09/02/18 Птн 14:40:00 312156376
>>312146
>искусственного идиота
Сам дебил, разбери на его фото размеры, площадки, количество выводов, пиздос.
Аноним 10/03/18 Суб 22:42:27 315098377
1280x960
5-ногая. В обвязке дроссель. Что-то относящееся к питанию. Жарится в планшетном компьютере Explay D7.2 3G
Для тупых ботов, как например >>312156 , это запрос на опознание детали тред.
Аноним 16/03/18 Птн 02:01:20 315843378
1080x1920
1080x1920
1080x1920
>>219902 (OP)
смотри по корпусам и обвязке
Аноним 16/03/18 Птн 06:11:39 315855379
700x605
587x347
604x403
>>315843
>17/03/16
>16/03/18
А ты быстр
Аноним 26/03/18 Пнд 14:24:52 317490380
3264x1839
>>219902 (OP)
Что это за ебала? Часто попадается в ХДД.
Аноним 26/03/18 Пнд 17:47:47 317506381
>>317490
Пьезокерамический акселерометр/датчик удара.
Аноним 26/03/18 Пнд 19:03:57 317514382
>>317506
Если таких насобирать десяток, то можно харвестер энергии замутить?
Аноним 02/04/18 Пнд 01:00:42 318476383
>>317514
Можно и с одного нахарвестить мироWAT.
Аноним 20/04/18 Птн 10:50:55 320757384
1600x1200
1600x1200
Копался в дедовских запасах, нашёл двигатели, не могу опознать, из опознавательных знаков нихуя только выплавленное на нижней грани число 40 и буквы Е с двухзначным номером спереди
Аноним 20/04/18 Птн 11:36:54 320760385
>>320757
обычные совдеп моторчики от игрушек на 4.5 вольта
Аноним 20/04/18 Птн 11:54:57 320761386
>>320760
Ок, спасибо, мне собственно вольтаж и нужен был
Аноним 21/04/18 Суб 22:18:38 320974387
1911x779
Как называется разъем, где штекер купить? Хэлп ми, плиз...
Аноним 22/04/18 Вск 07:28:19 320998388
>>320974
Размер и пропорции по фото не определить, но предполагаю, что штекер именуемый в народе банан 4мм. Только выполненный с защитной юбкой для высокого напряжения.
Типа такого кабеля https://ru.aliexpress.com/item/4mm-banana-plug/32674829997.html
А вообще, ты сам мог прочитать спецификацию изделия оттуда, откуда фото притащил или поискать по названию.
Аноним 22/04/18 Вск 09:43:27 321003389
>>320998
>выполненный с защитной юбкой для высокого напряжения.
Разъёмы с трубкой вокруг называется shrouded banana
Аноним 22/04/18 Вск 11:33:36 321008390
225x225
>>320974
О, так тебе штекер нужен? В радиомагазине спроси штекеры, которые в мультиметр воткнуть можно. В крайнем случае просто щупы купишь, отрежешь и подпаяешь что тебе там нужно.
Аноним 26/04/18 Чтв 17:28:27 321280391
Ауе
Аноним 06/05/18 Вск 13:33:36 322338392
1280x960
1280x960
сап, радиач. не могу нагуглить хуйнянейм. судя по маркировке предполагаю, что это какой-то хитровыебанный диод, но хочется узнать точное название и характеристики
Аноним 06/05/18 Вск 13:37:25 322340393
Аноним 06/05/18 Вск 13:39:17 322341394
>>322338
не бейте меня. написал русскую Т, а не латинскую, и все нагуглилось
Аноним 06/05/18 Вск 13:40:35 322342395
>>322340
спасибо, что не закидал тряпками :)
14/05/18 Пнд 11:04:33 323170396
2560x1920
2560x1920
2560x1920
Сап, Нашел антенну и хз на какой диапозон и частоты, если я ее к БауфенГУ прихуярю ?
Аноним 14/05/18 Пнд 22:05:45 323248397
>>323170
Вот и подъехали дегенераты 98 года рождения, не видевшие простейших тв антенн.
Аноним 15/05/18 Втр 00:31:03 323251398
>>323248
> простейших тв антенн
но это же не тв-антенна
Аноним 21/05/18 Пнд 18:29:34 324243399
.jpg (1500Кб, 2560x1920)
2560x1920
Сап, сам я ньюфаг, так что особо не хуесосьте. Нашел разбитый ламповый телек 70-х годов, вынул из него шасси. Там была такая фигня, пикрелейтед. Как вы можно разглядеть, у него два вывода отмечены один синим кружком, а другой красным. Вроде резистор, да? Вот только я меряю его двумя заведомо исправными мультиметрами и они показывают разное сопротивление. Один показывает 250 ком в обоих направлениях, другой в одном направлении показывает 150 ком, а в другом 500 ком контакты я зачистил, да. Но это не все. Подключил его к лабораторнику, дал максимум, 30 вольт. Когда плюс стоит на синем контакте, то ток через него идет 120 мА, если посчитать, то должно быть 250 ом, он немножко греется. А в обратном направлении ток где-то 100 микроампер. Вопрос: что это? Варистор? Ну уж точно не диод. Что-то полупроводниковое, все-таки? На нем никаких надписей нет. Я в раиотехнике вообще ноль практически, особенно в ламповой. Выручайте, с меня нихуя.
Аноним 21/05/18 Пнд 19:00:38 324245400
>>324243
>Ну уж точно не диод
Oh, you
Селеновый выпрямитель
Аноним 21/05/18 Пнд 19:06:53 324246401
>>324243
Селен нужно заменить на диод(ы), если хочешь восстанавливать и реставрировать. Если же как з/ч. То можешь просто выкинуть. Или отдать таблетки какому-нить химику на реактивы. А пластинки можешь оставить себе как микро радиаторы.
Аноним 21/05/18 Пнд 20:32:07 324253402
>>324245
Блин, селен. Об этом я не подумал. Я просто видел селеновые мосты в радиолах, они там в коробочках такие.
>>324246
Да там нечего было восстанавливать, корпус почти полностью сгнил, фанера расслоилась, некоторые резисторы проржавели. Снял просто шасси, лампы там, два динамика, строчник.

Спасибо за ответы.
Аноним 27/05/18 Вск 19:09:22 324818403
1674x1646
Сап, двощ. Помоги опознать корпус светодиодов
Аноним 07/06/18 Чтв 19:38:47 325898404
1812x856
Нашел странную детальку. Как видно, это продукция Рижского завода полупроводниковых приборов, но остальное непонятно. Наверное какая-то опытная серия.
Прототипом какой серии это может быть?
Аноним 07/06/18 Чтв 19:52:02 325903405
>>325898
По маркировке я бы сказал, что это разрядник.
Но в таком корпусе, с тремя ногами...
Спроси у мужиков тут: http://offtop.ru/dustyattic/v20_625584_226_.php
Если и правда интересно. Опознают 100%. Потом тут чиркани, меня ты тоже заинтересовал.
Алсо, попробуй прозвонить + сунуть в ТТ (транзистор-тестер), если есть.
Аноним 07/06/18 Чтв 21:07:06 325920406
Аноним 07/06/18 Чтв 21:09:55 325921407
>>325920
Хотя опытная серия с ромбом это как-то странно наверное.
Аноним 08/06/18 Птн 06:53:19 325961408
>>325898
Буквой "Р" сокращенно обозначали радиационностойкие изделия со спецприемкой. Но в данном случае - сомнительно.
Правильно тебе сказали - спроси у поехавших дедов и технарей-коллекционеров на "портативном ретрорадио", тут ты достоверный ответ не получишь.
Аноним 08/06/18 Птн 07:51:27 325963409
>>325961
>Буквой "Р" сокращенно обозначали радиационностойкие изделия со спецприемкой.
Не видел такого ни разу. Вроде везде такое обозначали как "ОС" и "ОСМ". Можешь привести ссылку?
Аноним 08/06/18 Птн 12:42:10 326004410
DO-41 Case1.JPG (7Кб, 300x300)
300x300
Двощь, мелкая хуйнюшка в стеклянном корпусе помеченная на плате как стабилитрон и имеющая надпись
ST
C5
V6
На какое она напряжение? Сгорела, звонится как перемычка
Аноним 08/06/18 Птн 13:04:09 326005411
Аноним 08/06/18 Птн 13:06:41 326006412
>>326004
>5
>V
>6
Сам-то что думаешь?
Аноним 08/06/18 Птн 13:19:09 326008413
>>326005
Спасибо. 5.6 вольт, да? теперь бы ещё найти откуда такой выковырять...
Аноним 08/06/18 Птн 13:37:08 326011414
>>326008
В магазин иди. Если совсем в жопе мира живёшь - с али или ебая закажи.
Аноним 08/06/18 Птн 14:30:12 326014415
