Тёплый ламповый тред Аноним 07/10/18 Вск 00:07:48 3394321
1600x1200
385x325
499x225
730x1089
Лампоёбский тред утонул >>186052 (OP), спрошу тут.

Ситуация такова:
Есть 2 шт твз 1-9.
Пропустил с десяток конструкций через симулятор, основываясь на списке быстро доступных ламп. Осталось штук пять, две из из которых (желтые пикрелейтед) начинают ограничивать сигнал уже после 100 - 200 мВ переменки на входе.
Четвёртый пикрелейтед начинает ограничивать сигнал около 500 мВ.

Это норма или что? Вроде разработки не самой древней, ну там 2 вольта нынче лезет с линейного выхода, нет?

Я правильно понимаю что в первом каскаде желтых пиков специально применены лампы с более линейными именно на таких напряжениях вах? Пробовал сменить режим на более удобоваримый но получалась хуйня - или нужный режим лежит на кривой части вах или выход за номинальные значения тока и напряжения.
Что я делаю не так?

Не выёбываться, стряпать как есть, потому что выходной трансформатор самое узкое место?
07/10/18 Вск 03:36:27 3394642
430x573
Постучи себя по башке, выбей всю дурь, купи пару совковых нувисторов или низковольтных миниатюрных триодов и тупо слепи на них повторитель-гармонизатор, через который подключай почти любой источник к любому транзисторному усилку. Получишь то же самое по звуку, искажениям, зато вся дурь умещается в маленькую коробочку, размером с пачку сигарет. Можешь сразу параллельно аналогичный гармонизатор на германиевых транзисторах поставить, ну и переключатель, чтобы по настроению баловать своего внутреннего дауна-удифила ламповым или германиевым звуком по щелчку тумблера.
За сим тред можно закрывать, т.к. весь прочий ритуальный долбоебизм не имеет ничего общего с наукой и здравым смыслом, стоя в одном ряду с адептами свободной энергии.
После сего поста отвечать в этот тред - зашквар.
Аноним 07/10/18 Вск 10:40:26 3394913
>>339464
Ритуальный долбоебизм это твой визг в этом треде.
Аноним 07/10/18 Вск 10:55:39 3394934
>>339432 (OP)
Причем здесь переменка на входе? Ты смотри на аноде выходной лампы - ограничение должно происходить там, при насыщении лампы.
А сквозное усиление оно зависит как от обвязки каскадов, так и от крутизны ламп.
Аноним 07/10/18 Вск 14:24:09 3395145
>>339493
На всех этих схемах в симуляторе ограничение происходит сначала на входных лампах.
Переменка на входе в смысле сигнал тестовый. Хотелось бы чтобы ограничение хотя бы с 1 В начиналось.

Из-за этих делов с входным уровнем решил для начала однокаскадный на 6Э5П в триодном включении собрать, 150 В анодного, 2 В на автосмещении.
Аноним 08/10/18 Пнд 10:01:28 3395696
>>339514
Ограничение симметричное по обоим полуволнам ? На каком уровне ограничивает ?
Аноним 08/10/18 Пнд 13:33:52 3395867
586x722
>>339569
Нет, не симметричное, однотакт же. Вчера внезапно обмазался книгой Цыкина и понял что наугад менял резисторы как долбоёб.
Немного погодя прикину номиналы по методе рассчёта оттуда.
Аноним 08/10/18 Пнд 14:33:31 3395968
>>339586
Похоже что второй каскад начинает кушать ток сетки, попробуй увеличить смещение выходной лампы.
Аноним 08/10/18 Пнд 14:33:37 3395979
1920x570
Напоминаю, единственным незаменимым назначением ламп позднее 50х годов прошлого века являлся гитарный перегруженный пердеж.


В наше время его давно научились эмулировать.

Все известные музыканты больше не возят с собой пердящие гробы на лампах.

Они возят с собой один рековый корпус, который им заменяет все возможные педали усилители и прочий аналоговый хлам из прошлого века.
Аноним 08/10/18 Пнд 21:56:20 33964610
1800x1353
>>339596
Надо будет отцепить каскады друг от друга и глянуть что как. Мне кажется что это первый каскад начинает ограничивать в первую очередь.

Сегодня макет повторителя на 6э5п лепил. Думал намного хуже будет звучать. Завтра замерю что там с него выходит.
Пикрелейтед.
Аноним 09/10/18 Втр 17:11:17 33977111
>>339597
Высказался? А теперь съеби в тину. тИ свой "рековый корпус забери".
Будет он нам за всех известных музыкантов в мире говорить, ну охуеть, блять.
Аноним 09/10/18 Втр 20:13:27 33978712
617x3083
1280x996
>>339646
Намерил. Второй пик - спектр в баудлайне при 0.2 В, (примерно обычная громкость прослушивания) на выходе. Окошки не настроены, -70 дБ будет 0.032%.

Нагрузки такие выбраны потому что усилитель планируется под наушники. Алсо надо будет нормальную нагрузочную махарайку запилить.
Аноним 09/10/18 Втр 21:08:35 33980313
>>339787
это симулятор или реальный макет ?
Аноним 09/10/18 Втр 21:52:12 33981014
512x326
>>339803
Это как раз тот макет со снимка постом выше.

Алсо вот разность в ачх между каналами.
Аноним 10/10/18 Срд 18:51:17 33990415
>>339596
Проверил, ты прав. При отключенном втором каскаде первый не ограничивает. Пытался поднять смещение на выходном каскаде помогло не особо, падает ток покоя, а анодное вроде как уже и некуда поднимать.

Получается что надо снижать усиление первого каскада, а там небось то же самое получится.
Аноним 10/10/18 Срд 21:32:42 33991316
710x702
>>339904
Мощщи сколько оно выдавет при исходных номиналах сопротивлений? В принципе ватта 2 выжать можно с твз, но в твоих схемах другие трансформаторы.
Аноним 11/10/18 Чтв 17:31:19 34002017
596x518
>>339913
1.5 - 2 ватта на 4 ома на паре-тройке процентов thd. Вуди больше может, но там синусоида в сглаженый прямоугольник превращается.

Придумал пикрелейтед метод. Всем указанным схемам таким способом удалось повысить с изначальных 300 мВ на входе где-то до одного вольта до начала ограничения. Ящитаю нормально.

Каковы подводные камни?
Аноним 11/10/18 Чтв 17:39:27 34002118
Какие же аудиофилы сказочные долбоёбы. Просто жесть.
Поставь делитель напряжения на входе, хоть 1-к-1000.
Будет ограничение наступать при входном сигнале в 1000 раз больше.
А ещё, прикинь, люди изобрели переменные резисторы. Можно крутить ручку и менять уровень на выходе. Вообще магия.
Аноним 11/10/18 Чтв 18:41:37 34002619
>>340021
Цель стоит не слушать а ебаться. С данными схемами - пока в симуляторе. Делитель сразу на вход не интересно, про него все и так знают.

Послушать что-то кроме макета выше будет собрано позднее, после некоторого постижения темы. Может быть на входных лампах с меньшей крутизной.

Крутить ручку от 7 до 9 часов вместо полного диапазона конечно охуеть как удобно.
Аноним 12/10/18 Птн 08:00:33 34010620
>>340020
Убери конденсатор из катода входной лампы усиление упадет, линейность повысится.
Аноним 14/10/18 Вск 11:29:46 34036221
>>340106
В сочетании с методом с того пика работает заебись. В самом начале пару раз пробовал с отключением и изменением номинала этого конденсатора но почему-то отказался.

>>339475
Причём просто ос в желтых схемах без снижения усиления первого каскада не особо помогает.

Алсо может быть ещё малость с анодным повторителем в качестве первого каскада поковыряюсь.
Аноним 14/10/18 Вск 11:54:33 34036722
>>339432 (OP)
Сап, ламповики-затейники, у меня приключилась беда - откинулся кондёр Tesla tc172 47 в предусилителе моей ламповой башки, что за башка точно - никто не знает, и за что отвечает данный кондёр я тоже не знаю, подозреваю что фильтрация по питанию. Так вот, вопрос - какой аналог воткнуть, и мог бы конденсатор утянуть за собой в могилу ещё что-нибудь?
Аноним 14/10/18 Вск 13:47:26 34039823
>>340367
Ёмкость и напряжение на нём написаны? Меняй на подходящий по параметрам. Нет, по питанию не мог.
Аноним 25/10/18 Чтв 13:33:41 34223524
600x508
Пишет тебе анон с ДВ.
Уважаемый лампоанон, помоги схемой какого-нибудь простого радиоприемника на лампах, с выходом на динамик.
Я немножко нуб в этом деле, но, приемник именно ламповый хотел с детства. Теперь, вот, пришло время.

У меня есть транс ТВЗ1-9 на выход. Есть лампы 6н23п, 6н3п, 6ж1п, 6ж5п, 6ж8. Поискав в магазине, могу найти что-то типа 6п14п, если надо, хотя простенький УНЧ отдельно у меня есть, на лампе 6н3п. Собрал из остатков всякого скопившегося мусора.

Я попытался сначала собрать регенератор на 6н23п, с выходом на наушники ТОН-2М. В качестве антенны натянул кусок провода у окна. И у меня даже получилось, я намотал какое-то число витков катушки и поймал какое-то международное радио Китая, а ночью даже несколько китайских станций, которые еле слышно. Но, при попытке подсоединить УНЧ к этому приемнику, уже невозможно что-либо разобрать, генерация срывается, или чувствительности не хватает. В чем дело, я не понял.

Потом попробовал найденную в интернетах схему на 6ж5п, но, не смог завести генерацию. Хочу теперь попробовать схему на четырех 6ж1п, но, почему-то, думается, опять ничего не получится, или ничего не поймаю. По той же причине не хочу браться за более сложные схемы.

Может быть кто-то более мудрый подскажет рабочую схему с точным числом витков катушки, и с выходом на динамик, на которую что-то из оставшихся радиостанций можно поймать?


Аноним 27/10/18 Суб 23:03:16 34263825
>>342235
Попробуй трёхдиапазонный регенератор US5MSQ
Аноним 28/10/18 Вск 03:25:37 34265426
>>342638
Спасибо. Я на схему натыкался, но, как-то всерьез не воспринял. Попробую собрать.
Аноним 29/10/18 Пнд 18:01:23 34288127
1280x978
510x266
Намотал третью обмотку аналогичную вторичке. Никаких особых эффектов не выявлено. Трансформатор шатал макет на 6Н8С 6П6С. Уровень подогнан для каждого случая под -1 дБ регулятором громкости перед замером, нагрузка 150 Ом.

Потом ещё надо будет на 6Э5П погонять его.
германий гармонизирует Аноним 08/11/18 Чтв 00:06:11 34411828
Электрический сигнал ведет себя в ламповых схемах как механически-упругая система. Именно поэтому такая хуйня со звуком.
Именно поэтому неправы теоретически замшелые долбоебы с современным подходым с своимим идеальными сферическими формулами.

динамика, а не статика
Аноним 08/11/18 Чтв 14:15:07 34420129
Может знаете какие-нибудь хорошие схемы гибридов?
Хотелось бы что-то типа - малый двойной триод на входе, мосфеты на выходе. Нагрузка наушники 300ом
Аноним 08/11/18 Чтв 14:31:48 34420530
Аноним 11/11/18 Вск 17:51:10 34475531
Подкиньте плиз схемок усилков, в которых реализовано что-то наподобие bass boost. Только не RC цепочкой с сигнала на массу, а по-человечески. Хочу поднять немного низы у усилителя, но чтобы не пострадало остальное.
Аноним 12/11/18 Пнд 00:02:18 34481532
>>344201 Возьми любую medium-mu лампочку (6SN7 например) и буфер на нескольких 2SK170/2SJ74 в параллель с 12-14в питания и серво.
>>344755 Используй цифровой эквалайзер, люк.
Аноним 12/11/18 Пнд 01:29:02 34482533
>>344815
Что такое серво в данном контексте? Не моторчик же
Аноним 12/11/18 Пнд 16:22:37 34502434
953x622
604x296
709x558
>>344201
Не так давно собирал вот эту штуковину, на 6н23п на входе. Хотел было потом еще мощи добавить, привертев несколько каскадов из полевиков на выходе, но, что-то не пошло. Да и пофиг, в таком виде качает отлично. Правда, мосфеты греются прилично.
Аноним 12/11/18 Пнд 18:48:16 34504735
>>344825
Интегратор на оу устраняющий постоянку на выходе
Аноним 10/12/18 Пнд 18:32:21 34917536
>>342881
Сук, есть хоть ОДИН ламповый усилок, могущий хотя бы в полноценные 30 Гц без завала, уже молчу про 10-20?
Аноним 10/12/18 Пнд 18:52:51 34917837
1280x978
>>349175
Вот один из последних замеров с культовым твз1-6. Толщина прокладки - 0.05. Нагрузка 150 Ом, чуть меньше 2 В на выходе.

Померить с 6Э5П никак руки не доходят. Надо из универсального макета лепить пару-тройку раздельных под разные лампы, лень.
Аноним 10/12/18 Пнд 18:58:05 34917938
>>349175
А ты искал? Какой самый низкочастотный был?
Лампы с низким внутренним сопротивлением работающие на огроменный трансформатор?
Аноним 11/12/18 Втр 22:32:38 34931139
>>349175
>завал-хуял
>ламповые схемы

еще на заре ламповой схемы для таких невьебенных запросов усилители проектировались как многоканальные или с несколькими разными выходными трансформаторами. Ибо ясен хуй был изначально ясен.
Аноним 14/12/18 Птн 21:30:19 34967340
>>349311
"Невъебенные запросы" для ламп - это 0.5 Гц с завалом -3 дБ. Что, транс щлёжьна качественный запилить или вообще без него обойтись?
Аноним 16/12/18 Вск 00:01:05 34975741
>>339464
>БОГА НЕТ Я СКОЗАЛ
>докажи
>АРЯ РИТУАЛЬНЫЙ ДОЛБОЕБИЗМ КОКОКО НИЧЕГО ОБЩЕГО С НАУКОЙ, ЗАШКВАР
oh the irony
Оне Аноним 22/12/18 Суб 08:25:38 35037042
464x600
Усилитель сделать не проблема. Проблема сделать акустику. Внешне все выглядит беспроблемно: сколотил ящик из березовых чурок, поставил динамики, обтянул карпетом, обложил паркетом. А вот вся это возня с строительством и есть проблема. Нет такой убаюкивающей эстетской работы с пояльнечком, под ароматный сизый дым канифоли. Надо работать топором, ножовкой и напильником, типа. Шумно, пыльно, эмоционально.
Кто бы рассказал, кому удалось превозмочь и таки сколотить их.
Аноним 31/12/18 Пнд 15:36:54 35134343
>>350370
Что могу сказать. Действительно шумно,пыльно,эмоционально. А еще очень ВОНЮЧЕ...Ибо когда я собирал свои TQWP на 4гд35 внутри (как впрочем и не только такой конструкции) необходимо все внутри промазать резино-битумной мастикой на толщину 2-3 мм. А это как минимум 2 прохода. Вонь пиздец же. Когда я собрал свои ЙОБА колонки. Народ просто в ахуе. Лежат напиленные "дрова" для такой же ТКВП акустики для 4А28 и 4А32...но сццуко они еще здоровее и вот силов как то не соберусь потратить уже пол года ))
Аноним 15/01/19 Втр 22:08:21 35307744
>>345024
Дружище, на какую нагрузку усилок играет?
Аноним 21/01/19 Пнд 13:26:50 35369145
>>353077
Оу. Ты заставил меня перечитать мой пост, и я понял, что лажанул. По сути, посоветовал человеку, спрашивающему усилитель на наушники, усилитель на колонки.
Мое кривоватое поделие играет на колонки 8 ом. Железный корпус порядочно греется при этом, поскольку выходные полевики привинчены к нему.
Аноним 29/01/19 Втр 21:27:01 35496646
Аноним 30/01/19 Срд 17:20:22 35508947
>>349178
А схема усиля де? Показувай!
Аноним 30/01/19 Срд 18:25:50 35509848
800x550
Сап /ra/.

Поясните что читать, чтоб начать разбираться в электротехнике на уровне: глянул даташит на усилитель => развёл платку в %софтине_для_разводки_плат%. Заебошил свою платку с темброблоком, кроссовером 20 порядка (или можно сделать хай пасс лоу пасс? в чём разница между кроссовером хардварным и хай пасс/лоу пасс фильтром?), и это вот всё.

План минимум изучить на уровне чтобы понять: что именно я проебал в купленном когда-то наборе для пайки усилителя без схемы (и что с ним дальше делать после пайки)
Купил когда-то TDA7294 набор-конструктор из двух плат. (пикрил лишь напоминает упаковку, такую же не обнаружил, инструкцию со схемой проебал), полагал что это неебись конструктор для новичков, который чему-то научит. Написано же "РАДИОКОНСТРУКТОР" Ага. Нихуя. Это для уже разбирающихся в теме. Для простолюдинов надо было брать более простую схему. В итоге забросил, потому что охуел тогда от сложностей связанных с дальнейшей сборкой.
Аноним 30/01/19 Срд 18:29:09 35509949
777x530
>>355089
Схема примерно такая, только C2 нет, а C6 - электролит большей ёмкости.

Вообще сейчас как-то лень этим заниматься, застрял на начальном этапе запиливания отдельного макета специально под 6э5п и на середине закупки ламп для варианта на 2П29Л - 4П1Л. Даже электронный дроссель запиливать лень.
Аноним 30/01/19 Срд 18:30:27 35510050
>>339432 (OP)
посоветуйте чего почитать по продвинутой схемотехнике ламповой
Аноним 30/01/19 Срд 19:10:23 35510651
>>355098
тащемта радиотехника/электроника никогда не была уделом средних умов

ТОЛЬКО ОДАРЕННЫЕ ФИЗИКИ!ТОЛЬКО ХАРДКОР!

Просто по быдлядски на пальцах радиотехника не пройдет, там зойчатки мозгов надо и техническое образование. Тащемта махарайчить можно и без знаний, но получаются именно махарайки - специалист без фейспалма такие поделия не воспринимает.
Аноним 30/01/19 Срд 21:13:18 35514452
>>355106
Спасибо бро, сегодня я понял что меня всегда бесили тупорылые недоучки, а вызывали хоть какое-то уважение лишь люди потратившие на свою работу длительное время и никогда не утверждающие ничего со 100% вероятностью, подходящие к своей работе с хоть какой-то научной квалификацией. Не допускает неоднозначностей == червь пидор недоучка == слова не стоят нихуя.

Не хочу быть недоучкой. Надо, блядь, учиться нормально.
Аноним 30/01/19 Срд 21:29:51 35515153
>>355144
>никогда не утверждающие ничего со 100% вероятностью
Как раз такие никому нахуй не нужны, хоть три высших получи. В любой сфере. Ты либо берешься и делаешь, либо нет. Если сомневаешься сам в себе - идешь строго нахуй.
Аноним 30/01/19 Срд 23:05:49 35515754
>>355151
Похуй. Однозначные утверждения признак самоуверенного долбоёба-недоучки. Сам же написал
>ТОЛЬКО ОДАРЕННЫЕ ФИЗИКИ!
Физик, значит учёный. Учёный никогда не утверждает ничего со 100% вероятностью, у него всегда есть сомнения.
Аноним 31/01/19 Чтв 11:17:50 35519955
>>355099
Спасибо! А оба триода 6Н8С задействованы, чтоб усиление вытянуть большее?
Аноним 31/01/19 Чтв 12:05:44 35521056
>>355199
сие называется SRPP...гугли.
Аноним 01/02/19 Птн 15:50:17 35534957
>>355199
Там усиление ниже будет чем у одиночного триода, по-моему, выходное сопротивление ниже.
Аноним 02/02/19 Суб 03:04:55 35542958
>>355098
Тащемта да, можно или разбираться, или Касьянить - и в принципе второе тоже востребовано. Тебе придется запастись мультиметрами, транзисторами bc547 bc557, резисторами (kit наборы выводные и несколько переменников) и конденасаторами (набор керамики и электролитов), макетной платой (это всё на али) и куском витой пары, которую ты разберешь на перемычки, или перемычечными проводами.

Дальше берешь любой из предложенных в прикрепленном после Ревича, Хорвица или Борисова со Сметаниным и меряешь, читаешь, осознаешь.

Аноним 02/02/19 Суб 03:05:53 35543059
>>355429
можно добавить стабилитроны и диоды + светодиоды и маленький динамик.
Аноним 02/02/19 Суб 19:01:19 35551060
Котаны, а вот объясните, есть лампа 6ф3п, схема Манакова (250в, 50мА) мощность примерно 2.5 Ватта, а есть 6п6с (те-же 250в 50мА) но мощность пишут около 4.5Ватт (это встречается в даташите на лампу на истоке, например) это от чего так, и где посмотреть, как понять получаемую мощность усилителя?
Аноним 03/02/19 Вск 13:28:12 35558661
>>355510
Там зависит от уровня искажений при которых замер ведётся. В паспортах и справочных данных на лампы пишут мощность при искажениях около 10%, обычно конкретную цифру указывают.
Не знаю как Манаков считал, но обычно на все эти слабосильные однотакты мощность указывается плюс-минус валенок, ну очень ориентировочно.
ЯЖ МАТЬ! Аноним 03/02/19 Вск 13:35:42 35558862
579x784
>>355510
>мощность примерно 2.5 Ватта
>мощность пишут около 4.5Ватт

реально, по уровням, разница каких-то 5дб
поверь, это нихуя нет

если разница там хотя бы 15 ватт, что то можно пукнуть

Таким образом, усилители хоть на золотых лампах, но по аналогии для автомобилиста это собирать дома детский трехколесный велосипед. НО! Ведь у детского велосипеда есть ДУША!
Это в чистом виде любительщина, практического применения которому нет. Но хобби есть хобби.
Аноним 03/02/19 Вск 17:20:50 35570263
>>355586
Да, действительно, для 6П6С указано 8% искажений, думаю что для 6Ф3П не больше 1-1.5% искажений на тех самых 2.5Ваттах
Аноним 03/02/19 Вск 17:32:56 35570364
>>355588
Да, конечно, это хобби, и все такое, но 5 децибелл, это больше чем в два раза разница в громкости, и это на нормальных, чувствительных динах вполне себе дохрена...
Аноним 03/02/19 Вск 17:39:23 35570565
320x240
>кпддрочерство в ламповом диафильском хоббийном звукоусилении на однотактах
Пятерное комбо какое-то. С козырей сразу?
Аноним 03/02/19 Вск 18:44:07 35570866
интересно
Аноним 03/02/19 Вск 21:36:23 35572267
>>355703
какой два раза? это всего лишь одно деление громкости (один час поворота регулятора громкости)
Аноним 03/02/19 Вск 21:44:13 35572368
>>355708
представь время , будущее лет через 30.
Забыты будут все музыкальные центры, колоночки, динамички, вообще любая звуковая техника тяжелее 100грамм.
Молодежь будет с пеной у рта мерятся хуями мощностью своих милипиздрических девайсов наподобие айфона, где будут установлены встроенные динамички размером 2см. И вот на этих штуках молодые "удифилы" будут спорить, у кого мощща больше, звук децибельнее и бас басовитее, средние более писклявы и высокие более дальнобойны. И по праву. Вкусы слушателей изменятся, на девайсах будут сверхмощные аккумуляторы и мощнейщие пищалки и ультразвуковые басовые динамики работающие за счет сложения волн.
Суть в чем? Коньюктура заставит поменять вкусы слушателей и подходы к звуку.
Аноним 03/02/19 Вск 23:08:35 35573769
1024x768
695x463
>>355723
Ну как то так думаю.
Лет через 30...куплю за ахулиард денего 6П6С 1961 года!!
Аноним 03/02/19 Вск 23:09:58 35573870
>>355737
на пикче
Horch 901 ну и мазератти
Аноним 04/02/19 Пнд 08:32:17 35575371
1639x996
Хочу собрать усилок для наушников по этой схеме.
наушники 64 Ома. Будет ли оно нормально с ними дружить?(у автора дружит)
И вообще рейт схему плиз
Аноним 04/02/19 Пнд 14:18:36 35579472
>>355753
Собирал по данной схеме. Не очень распространенные панельки для них. 4 лампы. По звуку не впечатлило. Уж лучше "классический" Лаконик собери на 6Н24П (не 23П). Там реально звучит.
Аноним 04/02/19 Пнд 14:21:42 35579673
>>355794
интересует схема без выходного транса
Аноним 04/02/19 Пнд 14:23:44 35579874
957x1500
>>355753
Ну и уши возьми самые пиздатые суперлюксHD440 - 150 Om (у меня в арсенале штук 10..и баеры 600Ом и акг 600 Ом KOSS Pro4AA). Уделывают всех этих фирмачей на раз
Аноним 04/02/19 Пнд 14:26:04 35580175
863x632
>>355796
Я о без трансформаторных схемах и говорю.Вот тебе пиздатая схема Лаконика LaunchBox
Аноним 04/02/19 Пнд 14:29:21 35580376
>>355801
а ну эту я видел, смущает транзистор
Аноним 04/02/19 Пнд 14:29:59 35580477
>>355798
у меня marshall major 2 на 64 Ома
Аноним 04/02/19 Пнд 14:33:53 35580778
>>355803
А чем он тебя смущает ? На нем собран электронный фильтр помех. Дабы отсекать гул в анодном. Можешь собрать на кенотроне конечно с дросселем по 3Гн на каждый канал (реально пизже будет,сам убедился). Маршаллы твои отдай подруге в айфон. Сам когда подбирал разные наушники , тоже увидел их и в КОТОФОТО на бонусы купил их (лол). Реально наушники для айфонов. Разочарованию не было предела. По сравнению с суперлюксами что я тебе показал небо и земля..нет блять. НЕБО и ЗЕМЛЯ.
Аноним 04/02/19 Пнд 14:38:02 35580979
>>355807
Правда за амбюшеры нужно отдельно пиздить и унижать. А звук реально пизже чем все что я слушал. В свое время для таких усилков накупил больше 10 разных ушей. Кетайцы всех уделали. Все эти мониторные по 600 Ом так сказать играют пиздец как блекло. Вернее они играют очень "ровно", это для звукорежиссеров. Заебешься эквалайзером их вытягивать.
Аноним 04/02/19 Пнд 14:52:55 35581380
>>355803
И поверь. Эта схема как раз для первого своего SRPPусилка. Сразу прочувствуешь динамику,панораму и т.п. Я перепробовал собрал тучу схем. И на 6Н6П (играет драйвово,динамично).И на 6Н13С (дарк войс)...ни о чем. И на 6н23П (таже схемка что я тебе дал)...не понял. На 6с19п самая пиздатая схема,просто ахуенчик...но там 4 лампы не считая драйвера. Заебался добывать 6А накала постоянки.
Аноним 04/02/19 Пнд 15:53:10 35581881
>>355753
Слабосильные лампы, бестрансформаторный выход, низкоомные наушники.
Что-то одно надо исключить. Есть схемы српп на 6п19с на схем.нет, должны под низкоомные наушники подходить.

Не понимаю нахуя это нужно, кроме компактности и габаритов если твз1-6 стоит 900 рублей на истоке. Раскидать его, счистить магнитопроводящий состав и засунуть в зазор бумагу от чека.
Аноним 04/02/19 Пнд 16:24:10 35582282
>>355818
>6п19с
Что-то обосрался внезапно.
Аноним 04/02/19 Пнд 16:42:03 35582383
>>355818
хуй знает. я вообще охуевая с намотки трансформаторов. Посмотрел кучу видосов, мне кажется неосилю. Да и ес че с ламповой техникой не сталкивался раньше если не считать часы на гри которые сейчас собираю, а та схема на 6ж1п простенькая вроде.
Алсо сами лампы по 30р новые на авито
Аноним 04/02/19 Пнд 16:42:33 35582484
>>355809
не думаю что я услышу разницу, ибо медведь на ухо наступил
Аноним 04/02/19 Пнд 17:44:31 35583285
На самом деле начинай именно с СРПП усей. С трансформаторами еще та морока. Сам покупаю уже у ЛампоБарона теперь или в Золотой Середине. Ибо набить скилл на намотке транса ...та еще участь ))
Аноним 04/02/19 Пнд 17:46:09 35583386
1936x2576
>>355823
Мотать не надо, он готовый.
http://istok2.ru/data/806/

Надо разогнуть ушки на обойме, вынуть "подковы", счистить чёрную хуйню с торцов и засунуть прокладки. Стянуть можно без обоймы, на нижнюю половину крепежа с помощью хомутов.
Получится пикрелейтед, только он к низу не прикреплён.

Лампы вообще самая дешевая часть, если на советских широкораспространённых собирать. Хуже всего - ёбля с корпусом.
Аноним 04/02/19 Пнд 18:05:39 35583587
>>355833
что за хуйня, куда пропала кнопка ответа возле сообщения?
теперь надо жать на номер, ебио мать.

Что такое СРПП?
не понял надо мотать-то или нет?
Алсо а корпус-то зачем? мне очень нравится смотреть на все "Кишки", если устройство получится действительно годным и захочется юзать его постоянно то в чем проблема заказать заводские красивые платы
Аноним 04/02/19 Пнд 18:32:46 35583788
>>355835
>Мотать не надо, он готовый.
Аноним 04/02/19 Пнд 19:02:10 35584389
У меня тоже кнопка ответа пропала. СРПП это такая схема включения ламп. Без трансформаторные могут быть и катодные повторители (Дарк Войс например). Без корпуса получишь по рукам 200-300 вольт рано или позно (инфа 100%). Исполнение на печатной плате иногда грозит возбудом (кек). Расово верно навесной мондаж )
Аноним 04/02/19 Пнд 19:20:52 35584890
>>355843
знаю, но плата сердцу милее. а по защите от удара, ну тогда максимум коробку из оргстекла
Аноним 09/02/19 Суб 01:49:10 35634591
3096x1804
>>355833
Вот гайд по распилу ТВЗ-1-6, схоронил как-то на будущее, ибо буду его в гитарный усь задействовать с домоткой под 8 ом:

Хочу сделать отчет по исследованию трансформаторов ТВЗ-1-6. Как оказалось это самый подходящий трансформатор для пуш пула на 6п14х, 6п6, 6п1п и тд. По поводу вторичной обмотки. Первая годится для 4ех ом. Вторую применять для нагрузки нельзя. При желании можно домотать последовательно 18 витков для 8ми ом(предварительно смотав верхнюю обмотку 72 витка.) Провод для домотки нужно брать не толще 0,8по лаку иначе не получиться одеть железо. Разбирать железо нужно следующим образом. После аккуратного снятия кожуха нужно положить трансформатор на деревяшку швом между подковами наверх. Т.к. швы смазаны при сборке специальным ферросоставом который очень крепко схвачен, его нарушить довольно сложно. Просто бить по нему молотком без идейно, пробовал. Так вот на место соединения ложиться отвертка (параллельно шву соединения) и небольшим ударом по отвертке соединение раскалывается. Если при этом немного расслоились пластины их можно заклеить супер клеем. После наматывания доп обмотки для 8ми ом обмотку лучше всего замотать пленкой для сантехники (я потом поверх намотал еще простой пленки). При сборке железа нужно удалить весь ферросостав на каркасе и подковах и посмотреть чтобы подковы плотно сходились. Перед разборкой лучше промаркировать подковы. После сборки в обойму нужно включить его в сеть 220в ВСЕЙ ПЕРВИЧНОЙ ОБМОТКОЙ. Замерять напряжения на вторичной обмотке(напряжения должны слаживаться а не вычитаться) и проверить чтобы он не гудел. Если он гудит , а это нужно исправлять, разобрать обойму вторично не повредив лепестки не получиться. Их нужно обрезать в месте изгиба и отогнуть оставшийся сегмент перпендикулярно обойме. После этого нужно просверлить в нем отверстия для крепления. На второй части обоймы нужно сделать два лепестка из жести с отверстиями для креплений(на фото видно принцип). После всех манипуляций части обоймы можно надежно стянуть винтами. Так же в ходе переделок мне достался как оказалось редкий ТВЗ-1-4. По замерам он оказался готовый на 8ом. Если вы нашли такой вам повезло, но доделывать его на 4 ома немного сложнее и качество скорее всего упадет т.к. единственный способ сделать это , это отмотать от параллельной вторичной обмотки часть витков.

После удаления 72-х витков открывается вторичка, намотанная толстым проводом. Причём заполнение по каркасу далеко не полное. Естественно, возникает порыв перемотать этот её слой по-новой, дополнив 18-ю витками - всё красиво, но - отставить!
У ТВЗ-1-6 вторичка секционирована и состоит из двух одинаковых половинок.
Так что: ТОЛЬКО ДОМАТЫВАТЬ ПОСЛЕДОВАТЕЛЬНО К ИМЕЮЩЕЙСЯ.

И ещё.
Даже после удаления ненужных витков, зазор получается впритык. Перед домоткой 18-ти витков, надо удалить весь лишний парафин (его там наляпано с избытком).
Иначе железо не оденется.


Но на истоке годные ТВЗ уже с выводами под разную нагрузку продаются с нержавым железом и прикольной стяжкой хомутом, тот гайд по ссылке для некроты как у меня. А может и не буду их потрошить, посмотрим.
Аноним 09/02/19 Суб 12:47:22 35637492
320x240
>>356345
"Подковы" у меня без проблем разделились, тоже всяких методов начитался. Магнитная хуёвина на торцах магнитопровода довольно мягкая и с низкой адгезией к железу. Пошатать их и растащить можно голыми руками или плоскогубцами аккуратно.

Дополнительную вторичку можно кинуть вместо пластиковой бобышки, поверх которой намотано всё. В итоге будет две родных вторички, одна сверху и одна снизу, скоммутировать можно будет как угодно. Я у себя посмотрел на перекосоёбленную от натуги бобышку и решил что нахуй оно надо.
Аноним 09/02/19 Суб 12:51:27 35637593
>>356374
две родных плюс две добавится - одна сверху и одна снизу
Аноним 09/02/19 Суб 15:59:25 35640094
477x350
Добрый день, уважаемые.
Я дико извиняюсь за дерьмо-запрос, но

Очень хочу спаять самому ламповый комбик и, к сожалению, ни черта не понимаю в схемах, потенциалах, токах, видах конденсаторов и т.д. Заниматься радиолюбительством не планирую, да и потребуется очень много времени, чтобы понять что к чему. Я не ленивый, правда, просто время на изучение оного хочется потратить все же на улучшения скиллов в других областях. В конце концов, просто поиграть на гитаре.

Собственно, я понимаю, что меня тут обоссут, но есть ли какие-то прям подробные инструкции для дебилов, мол
- вот есть список нужных комплектующих
- вот суперпонятная картинка, что и куда паять
Ну и паяй. Корпус-то уж я как-нибудь сделаю, придумаю.
Или может есть какие-то ух как я не люблю эту дикую аббевиатуру diy наборы для сбора? Типа как конструктор лего.
За любой ответ пусть и оскорбительный большое спасибо.
Аноним 09/02/19 Суб 16:41:56 35640395
>>356400
Полистай схемы по запросу "ламповый комбик", "ламповый гитарный усилитель" на не гитарастских форумах. Я видел подобные обсуждения на схем.нет и на вегалабе. На первом даже культовым маняразработкам за авторством музыкантов ревью учиняли с разгромными результатами.

Суперпонятные картинки с монтажками вместо принципиальных схем они как раз под ца гитарастов сделаны. Может быть там что-то вменяемое можно выбрать, без подачи 12 В анодного на лампу и прочих обосрамсов.
Аноним 09/02/19 Суб 23:52:29 35645596
2406x1550
1023x514
>>356400

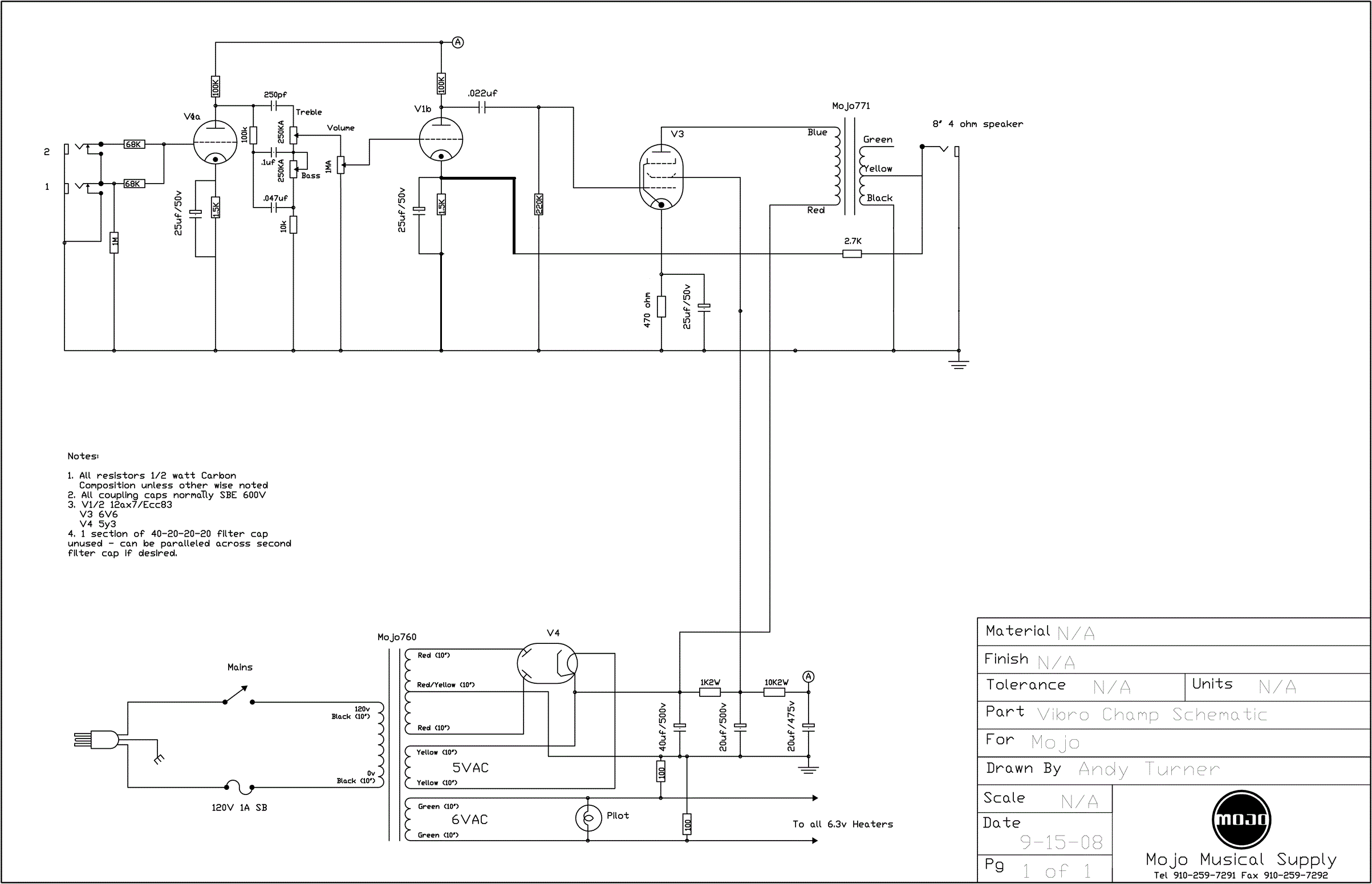

Я вот на mojotone и trinityamps нашел для себя джве убегодные схемы - однотактный Champ и модификацию 18W для JCM800. Считай - официальный васян-каштом, опробованный и готовый для сборки. У тринити к усилителям есть pdf-мануалы с подробнейшим описанием схем и их принципом работы, нужно уметь в иглиш или хотя бы в переводчик. Так же рекомендую почитать Rob Robinette - How Tube Amplifiers Work.
По сабжу - для начала пили что-то простое, типа того же чампа, крайне желательно - чтоб схема была 100% рабочая, а не очердной васян-трешмод. Приготовься потратить немало денег и времени, хотя можно заказть diy-kit. Да, тебе эта аббревиатура со временем понравится. И так - хард-мод или решил собрать всё сам. Предположим, анан из /ra советует йобу как на пикрел. Это урезанный VibroChamp из 60х без блока тремоло, которое нинужно и требует дополнительных затрат. Но есть фича в виде простенького темброблока, который так необходим.
1) Трансформаторы. Силовой и выходной, можно еще дроссель впихнуть в блок питания. Секция блока питания внизу. Силовой тут нужен особый - вторичная обмотка с двумя секциями по ~330В для выпрямителя - кенотрона 5Y3. Чит - заменить лампу-кенотрон на диодный мост, потребуется одна обмотка на 260-280В, но тогда может понадобиться пересчитать резисторы блока питания. Закон Ома и мультиметр в помощь. Также есть накальная обмотка 5V для кенотрона, причем оче жирная - аж на 3А. И накальная обмотка на 6,3V - для лампы преампа 12ах7 и усиления 6V6, её ток нагрузки примерно 2А. Трансформатор такой лучше заказать или купить готовый, сам мотать ниасилиш и забросишь проект. Стоит немало.
Выходной трансформатор - для согласования 6V6 и динамика. Можно заменить отечественными не совсем ржавыми ТВЗ. Лучше готовый приобрести с выводами под 4 и 8 Ом нагрузку. Стоит примерно как и силовой, гугли.
2)Лампы. Теплые и светятся. Valve 4 - 5Y3 - прямонакальный кенотрон. Вроде как можно заменить отечественной 5ц3с. Некрота начала-середины ХХ века. Можно заменить диодным мостом, что удешевит и облегчит силовой трансформатор. Некоторые говорят что неканон и изменяется звучание усилителя за счет потери компрессии. Не в худшую сторону, а может даже в лучшую, споры не прекращаются и поныне.
V1 - 12ax7 - двойной триод V1а и b на схеме. Сразу скажу - бери именно её. EH, Tung-Sol, если много денех - ориджинал Mullard, Philips или oh shi.. Tesla и Telefunken. Последняя вроде как самая Ъ, но стоит слишком неприлично и даже есть фейки. Китайские версии - сомнительное решение, микрофонят/звенят и всё такое. Васяны-кустомщики считают, что эту лампу можно заменить на 6н2п-ЕВ, но тогда потребуется перерасчет резисторов в цепи её анода/катода и звук не фонтан - песочит. Современные версии не так много стоят, так что не жлобись, эта штука задает звук всего усилителя.
V3 - лучевой тетрод 6V6. Всё то же, что и для V1, но можно заменить на 6п6с. Вроде как даже успешно, хотя отечественная может крякнуть при напряжении 350+.
3)Конденсаторы. Электролитические в блок питания cоответствущей емкости на напряжение не ниже 450В, иначе бомбанут. От нормальных производителей, а не нонеймов. Бренды расписывать не буду - ищи сам. Проходные в сигнальных цепях емкостью 0.022/0.047/0.1 - канонiчные пленочные Orange Drop 716/715 от SBE/CDE. Напряжение не ниже 400V. Практика показала, что они лучшие для этой модели, поищи в интернетах. Бумага в масле и китайская пленка - не торт, хотя никто не запрещает попробовать. Из совка - фторопласт. 250pF - слюда или NP0 керамика, напряжение 400V или выше. Я за слюду, в оригинале - керамика. Пленка/слюда/керамика - это тип диэлектрика, почитай азы электроники 25uF/50V - электролитические, ничего особенного, главное - не нонейм говно.
4)Резисторы и потенциометры.
Крутилки-потенциометры от Alpha и CTS. 250kА - treble/bass, 1Mohm А Volume - все логарифмические полуркай маркировку. Такие же, как и для гитар, с выводами под пайку проводов. Резисторы-сопротивления. Тру - carbon composition (СС) 0.5W - дорого, шумят hiss по ихнему. Якобы самый мягкий и четкий звук. Нужно заказывать из мурки или европы, у нас их вроде никогда не производили. Можно заменить тайваньскими carbon film или вообще металлопленочными 1-2W. Отечественные МЛТ луче не применять. В катод V3 нужен большой 3, а лучше 5 ваттный проволочный цементный или металлоксидный резистор, на нем прост мощность бОльшая рассеивается и может греться.
5)Динамик. Каноничный для Fender - Jensen или британский Celestion. 4-8 Ом - смотри на какую нагрузку рассчитан твой выходной транс. Совок/китай - в топку. Гитарный динамик оче важен в формировании того самого звука и частота пропускания 50или75-5000Hz. Такшо не экономь.
6Шасси. Стальное или алюминиевое такие юзал гуру ампостроения Алекс Дамбл, почитай, а не из говна и пластика.
Неплохо заодно заказать металлический колпак на выходной трансформатор для экранирования, но не обязательно. Джеки на вход - стандартные моно гитарные с прижимным контактом, который размыкается при включении штекера. Для динамика - без прижимного контакта, как на твоей гитаре. Тру - Neutrick. Зайди в ближайший гитармаг. Тумблеры/предохранители - на твое усмотрение, не обосрись с силой тока и напряжением. Провода - 0,75-1мм2 в накал ламп, 0,35-0,5 остальное. В сигнальных цепях можно попробовать применить коаксиальный экранированный, как с ним работать - в гугле.
7)Монтаж - навесной на турретах, они есть на али. Гугли turretboard. Сколько контактов - сам посчитай по мануалу или готовым пикам. Панельки для ламп - совковая керамика с посеребренными выводами. Ищи со штампом в виде ромбика.
8) Корпус - фендер использовал сосну, британцы - березовую фанеру. Шип-соединение, никаких гвоздей и мдф. Обивка - tolex или tweed, можно кожей или годным замом.
Варнинг - в ламповых гитарных усилителях напряжение выше 300В, такшо соблюдай технику безопасности! И поищи мануалы для нуфагов, чтоб не облажаться и не распрощаться с жизнью.
Аноним 10/02/19 Вск 00:15:35 35646197
2406x1550
2721x2071
>>356455
Алсо, схема на пике не совсем верная и резистор ООС 2,7кОм должен подключаться непосредственно к катоду 12ax7, а не на землю. Первый пик - исправленная, второй - ориджинал Чамп 5F1 конца 50х без темброблока.
Аноним 10/02/19 Вск 10:30:19 35649398
>>356455
Е-Бать
Огромное спасибо, анон.
Судя по всему, это все гораздо сложнее, чем я себе представлял, а я себе представлял очень много сложностей.
Буду стараться.
Аноним 10/02/19 Вск 16:49:19 35657899
>>356493
не оче сложно на самом деле - вся ебанина с трансформаторами, в основном.
Аноним 10/02/19 Вск 17:14:11 356588100
Господа, такой вопрос.

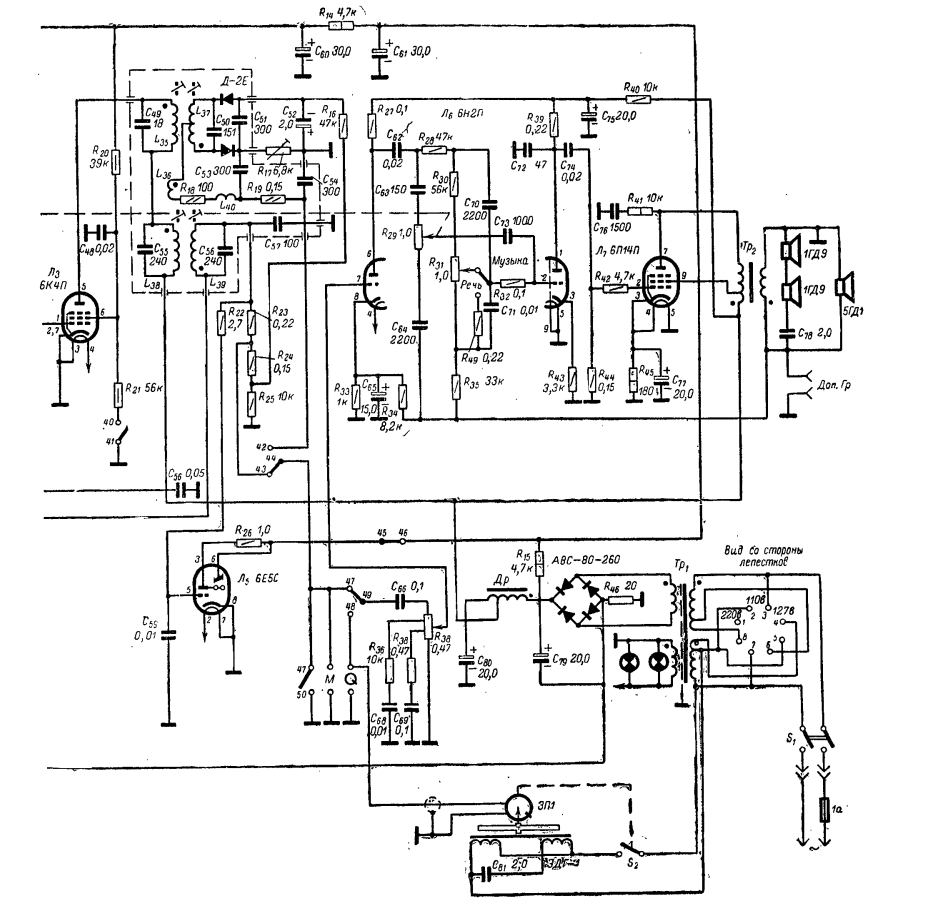

Есть ламповый электрофон "Юность-301".
Сдавал на смену кондеев к мастеру, он их поменял и мол-де сказал, что все равно тихо играет, ибо "дохнет лампа".
Нужно искать новую лампу, или мастер пиздобол?
Лампы 6Н2П и 6П14П
В общем так не ответили.
Аноним 10/02/19 Вск 18:53:19 356600101
>>356588
>Нужно искать новую лампу, или мастер пиздобол?
>Лампы 6Н2П и 6П14П
Найди и не еби мозг. Это одни из самых распространённых ламп, если ты даже их не можешь найти, то нехуй вообще заниматься коллекционированием старой техники.
Аноним 12/02/19 Втр 21:00:25 356889102
>>356588
>мастер пиздобол
Дистанционно я могу только сказать что ты дебил заплативший за пару простейших действий которые мог сделать сам да, даже не умея. Не веришь "мастеру" отдавай другому.
Аноним 17/03/19 Вск 23:38:16 359933103
974x697
Аноны, объясните как эта схема работает, если анодное лампы 25в, когда по даташиту оно должно быть 100в??
алсо схема интересная, хотелось бы повторить, много хороших отзывов про нее
Аноним 18/03/19 Пнд 01:04:56 359936104
>>359933 Лампы работают и при низком напряжении но уберхуево. Искажения и выходное сопротивление зашкаливают.
>много хороших отзывов про нее
Конечно, миллионы мух не могут ошибаться. Хочешь каноничный гибридный однотактный усилитель - подавай номинальный ток/анодное на лампу, ставь разделительную емкость и буфер. CCS в аноде и буфере тоже весьма желательны.
http://www.tubecad.com/april_may2001/page13.html
Аноним 18/03/19 Пнд 01:10:45 359937105
>>359933
да ну нахуй эти гибридники. Пробовал пару схем. Лучше уж "обычный" SRPP ушник собери. Тот же Лаконик на 6н23п или 6н24п.
Сразу прочувствуешь ТЛЗ
Аноним 18/03/19 Пнд 01:17:18 359938106
>>359937
>SRPP
>32ом
>ТЛЗ
Действительно
Аноним 18/03/19 Пнд 01:54:39 359944107
>>359938
вот с этими ушами просто улет
http://imagination-works.ru/2016/03/11/superlux-hd-440-20-%D0%B3%D1%86-20-%D0%BA%D0%B3%D1%86-%D0%B8-150-%D0%BE%D0%BC%D0%BD%D1%8B%D0%B5-%D0%BC%D0%BE%D0%BD%D0%B8%D1%82%D0%BE%D1%80%D0%BD%D1%8B%D0%B5-40-%D0%BC%D0%BC-%D0%BD%D0%B0%D1%83/
Уделывают все что можно. У самого коллекция из "больше 10". И шайзены и байеры и коссы...600омных.
Эти самые пиздатые...только за амбюшеры нужно руки оторвать.
Аноним 18/03/19 Пнд 16:50:42 359960108
>>359936
просто у меня возникла мысль а что если в этой схеме подать на анодное даташитовское напряжение, нормально будет или нет? по идее то ведь ничего не изменится, ну только если R4 пересчитать придется
Аноним 18/03/19 Пнд 17:16:11 359961109
>>359960 Бахнет. Модифицировать под работу от пары сотен вольт конечно можно, но нагрев полевика и его нагрузки будет дикий, 20-50 ватт на канал. И электролит на выходе потребуется на 160в.
Аноним 18/03/19 Пнд 17:42:11 359962110
>>359937
>>359961
а бля, я не заметил что они соединяются там, но ведь можно их раздельно питать
Аноним 18/03/19 Пнд 17:56:24 359963111
1051x928
>>359962
вот так сделать можно же?
Аноним 18/03/19 Пнд 18:00:29 359964112
Аноним 18/03/19 Пнд 18:53:24 359968113
Аноним 06/05/19 Пнд 18:38:01 365998114
Резко появилось желание собрать себе усилок на лампах.
Схем в интернете масса например https://radiokot.ru/circuit/audio/amplifier/46/
Но я в этом вашем аналоге не секу нихуя. не понимаю принципа работы лампы
Дай гайдов и максимально подробной схемы так это работает, что лучше собрать вначале?
Аноним 07/05/19 Втр 02:16:21 366024115
>>365998 Полностью ламповый это или дорого с готовым шасси и трансформаторами или очень геморойно или говно на тв3-1-9.
Собери сначала гибрид. SRRP усилитель напряжения вроде aikido (6н1п и 6н6п) и транзисторный повторитель напряжения. Последний или однотактный обогреватель аля ciuffoli follower или что-то двухтактное с искажениями на порядок ниже ламп. Lazy Cat VSSA 1.4 например.
А вообще полистай https://www.tubecad.com
Аноним 07/05/19 Втр 09:13:20 366036116
>>366024
Двачую. Я пока добрался до "нормального" уся с трансформаторами выходными от "золотой середины" и "лампобарона" собрал штук 10 по разным схемам СРПП. Гибридник сразу в помойку,из двух что собрал ни один не понравился. Из СРПП можно "Лаконик" на 6н24п для того что бы "услышать" ТЛЗ. Или на 6н6п драйвово звучит.
Аноним 08/05/19 Срд 12:10:37 366173117
>>366036
>Гибридник сразу в помойку
Что так категорично то? Хочется перегруза побольше так нагрузи ламповый каскад посильнее. В крайнем случае поставить межкаскадный трансформатор, а дальше хоть класс д ставь, разницы не услышишь. ICE вон отличные модули делает.
Аноним 08/05/19 Срд 14:30:21 366188118
>>366173
Признаюсь. До межкаскадного трансформатора еще не дорос. Своих ресурсов (и времени) вообще нет для намотки трансформаторов выходных.А хотя очень хочется. Готовых межкаскадных не встречал. Можно конечно заказать. В той же "золотой середине". Но там оверпрайс честно говоря. А васяну какому нибудь заказывать. Та еще затея. Обычно тарюсь выходниками в tec.org.ru.
Аноним 08/05/19 Срд 14:32:17 366189119
Аноним 07/06/19 Птн 08:24:55 369371120
.jpg (325Кб, 1560x2080)
1560x2080
.jpg (390Кб, 2080x1560)
2080x1560
Есть в наличии девять новых ГУ-48, четыре 6п3с, два г-807, две 6с33с, некоторое количество 6н8с и 6н9с, два одинаковых трансформатора примерно по 900 Вт, есть возможность перемотать трансформаторы любым проводом (есть участок перемотки двигателей), куча разных пассивных элементов на любой вкус.
В таких условиях не хотеть сделать лампешник просто невозможно, прошу понять и не закидывать говном. Реквестирую в этот тред схем на этих лампах и может даже гайдов.
Аноним 07/06/19 Птн 13:59:41 369398121
>>369371
Пили что нибудь на 6п3с и 6н9с в драйвере. ГУ-48 и 6с33с отложи пока в сторону.
Аноним 07/06/19 Птн 16:19:45 369402122
>>369371
А доступ к фрезеру и сверловке для изготовления нормального шасси и доступ к столярке для изготовления нормального корпуса у тебя есть? Нет? Ну так нечего и начинать, посмотри на фото удифильских говноконструкций из кучи соплей и проводов на куске жести, всунутом в фанерный ящик с помойки. Одних лишь ламп и трансов недостаточно чтобы сделать нормальный лампач вместо куска говна. Основная часть работ, 2/3 трудозатрат - это сделать нормальные шасси и корпус, а спаять схемку - это ерунда.
Аноним 07/06/19 Птн 17:38:27 369409123
>>369402
Бля, я на заводе работаю. Здесь чего только нет, даже ЧПУ.
Говорю же, сам пытался найти причину НЕ пытаться, но вокруг одни возможности.
Аноним # OP 07/06/19 Птн 19:34:06 369423124
800x600
811x608
>>369409
Сами схемы (дословные, для повторения один в один) это хуйня. Вбиваешь в поиск "имя лампы" "усилитель", "трансформатор для усилителя на Х", смотришь что вообще бывает и как, какой мощности и под какие нагрузки, можно полистать отчёты и галереи самопальщиков, где хвастаются конструкциями.

Читаешь Цыкина, там теория годно подана, у него также есть книга по трансформаторам. У Моргана Джонса есть две книги по ламповым усилителям, по схемотехнике и по конструированию, засовыванию в корпус и прочему, первая переведена.

Выбираешь схему и лампы (в твоём случае из наличия) по вкусу и возможностям, считаешь или берёшь чужие режимы. Можно в симуляторе их проверить или подогнать опционально.

Если нужен дословный гайд с нуля - на схем.нет есть гайд от василича. Также на его гайд существует вменяемая критика почему именно он говно, поможет не обосраться при следовании ему или отказаться за ненадобностью.



Алсо за всё это время я нихуя не сделал по этому вопросу, даже на фанерке. Надо купить 2п29л, хочется глянуть чо там с прямонакалами будет, но лень и тратится на них неохота.
Аноним # OP 07/06/19 Птн 19:34:48 369424125
Аноним 07/06/19 Птн 20:55:36 369426126
>>369423
А я бля уже года 3 пилю всяко разно. Двачую по поводу корпусов...пиздец же. Сейчас по мастерне лежит штук 6 усей. Собранных, отлаженных по разным схемам. Но блять не дооформленных корпусов. Это сццуко пиздееец.
На данный момент замахнулся на 6с4с (прямонакал). По манаковской схеме (у него правда там 2А3). Лежат тру светлановские 6с33с. Но чем больше читаю про схемы смещения (кто во что горазд,кто авто,кто гибрид (с отслеживанием тока).
В общем пока не готов спалить их нахуй (хотя грят что они противотанковые).
Аноним 07/06/19 Птн 20:57:55 369427127
>>369409
>Бля, я на заводе работаю. Здесь чего только нет, даже ЧПУ.
>Говорю же, сам пытался найти причину НЕ пытаться, но вокруг одни возможности.
С твоим подходом "посоны, я спиздил кучу говна, чё теперь с этим делать???" все это бесполезно и ничего путного у тебя не получится. Сначала изучи вопрос, поэкспериментируй, пойми что тебе нужно и нужно ли вообще, а потом уже спрашивай, если нормальные вопросы будут.
Аноним 07/06/19 Птн 22:36:45 369437128
>>369427
Есть предположение что человек подрезал всё это богатство. Залез на двач. И теперь вопросничает. Пиздец же.
Возьми блять КТ315Г и посмотри промерь что такое эмиттер-коллектор. Ку и т.п. матан. Попробуй "чувствовать" схему. А потом лезь в ТЛЗ. Мне бля 49годиков. Всю жизнь блять сидел на ТДАшках и полевиках. А тут на старости лет приболел ТЛЗ. Сначала моё внутренне как электронщика орало - "да ну нахуй". Пока не прочухал тему.
Аноним 07/06/19 Птн 23:39:38 369441129
>>369437
тлз можно и на МП38 получить
Аноним 07/06/19 Птн 23:56:01 369445130
>>369441
на МП38 со "звездочкой" ? Или тот что в ЮТ купил ?
Аноним 08/06/19 Суб 12:03:14 369477131
>>369426
>6с33с
Вроде с них печка охуительная получается, не сравнимая с прочими лампами. Усилитель Торреса на них смотрел?
Аноним 17/06/19 Пнд 21:51:33 370840132
>>369441
Разве что засунув их в стабилизатор фиксированного смещения. Но подстраивать задолбаешься, лучше уж поставить LM317. Я вот вообще сеточный стабилизатор на нувисторах собрал, работает отлично.
Аноним 17/06/19 Пнд 21:54:54 370841133
>>369426
>6с33с
Жаровня же. Переделывал на них старенький "Прибой 50УМ-204С". По звуку - ничего особенного, зато жрёт как не в себя. Продал спустя месяц прослушивания. В схеме, кстати, не ставил ни одного конденсатора, только трансформаторная связь на входе и между каскадами.
Аноним 17/06/19 Пнд 22:00:45 370844134
>>369371
Собирай SE на Г-807, экранные сетки подопри стабилизатором на TL431 и 6П3С. Звук офигенный, ещё захочешь. Трансформаторы мотай под свои лампы, у Шалина были годные статьи на эту тему. Да, кстати, советую не ставить межкаскадных конденсаторов, только трансформаторные связи. Покури схемотехнику Сакумы (земля пухом, хороший был старик).
Аноним 17/06/19 Пнд 22:04:20 370846135
>>366188
Тут ничего сложного:
1) берешь сердечник и каркас от обычного ТВЗ-Ш или ТВК;
2) мотаешь внавал сразу в два провода 0,12 мм обмотки по 2500-3000 витков, концы выводишь МГТФ-ом;
3) собираешь всё это дело обратно и варишь полчасика в парафине;
4) ?????
5) PROFIT!
Аноним 17/06/19 Пнд 22:05:59 370847136
>>359933
Схема - говно. Не каждая лампа будет нормально работать с низким анодным.
Аноним 18/06/19 Втр 18:21:13 370916137
>>370841
Бля. Вот давно хочу опробовать трансформаторную связь межкаскадную. Но блять мотать не на чем. А готовых не купить. Во всяком случае сходу. В "золотой середине" адовый оверпрайс.
Аноним 18/06/19 Втр 18:22:09 370917138
>>370846
О бля спасибо анон. Опробую методу.
Аноним 18/06/19 Втр 21:24:43 370933139
>>370916
Поищи готовые савецкие согласующие трансы серии ТОТ.
Или на Алике трансы для согласования аудиосигналов типа этого
https://ru.aliexpress.com/item/33001099777.html
мимокрок
Аноним 18/06/19 Втр 22:19:17 370937140
>>370917
Главное мотай проводом ПЭЛШО, он более устойчив к пробоям. Если хочешь использовать обычный лаковый - придётся поебаться с межслойной изоляцией. Иначе пробьёт обмотки, и транс можно будет выбрасывать.
Аноним 20/06/19 Чтв 21:52:34 371048141
>>370937
>межкаскадный
Там напряжение невысокое. Да и с изоляцией особо ебаться не надо - слой трансформаторной полиэстеровой изоленты и все ок, у неё напряжения пробоя 5kV. Хотя и бумаги с пропиткой воском будет достаточно.
Аноним 20/06/19 Чтв 23:45:26 371056142
>>371048
Тут как хочешь, дело твоё. Я вот для перестраховки всё ПЭЛШО мотаю, как и в старой высоковольтной технике делали. Посмотри любой промышленный звукозаписывающий аппарат высокого класса прошлых лет, там лучшие трансы намотаны проводом в шелковой оплётке.
Аноним 21/06/19 Птн 05:51:18 371061143
>>371056
Ну не знал, что в аппаратах высшего класса трансы пэлшо мотали, там диаметр небольшой да и площадь увеличивается. Имхо современные изоляционные материалы ок, а анону лишняя головная боль с поиском и переплата. Хотя для себя не жалко.
Так-то разумней нормальные выходники намотать/купить да межкаскадные конденсаторы порядочные найти. И чойта кстати муриканские Orange Drop не прижились у нас, полиэстер/полипропилен на выбор, цельнотянутая фольга, non-idnuctive намотка, напряжения высокие держат и цена меньше чем ФТ/К72.
Аноним 21/06/19 Птн 12:39:07 371091144
>>370933
На ТОТы пишут диапазон до 10кГц вроде. Потому и не стал смотреть на них.
Аноним 21/06/19 Птн 22:27:32 371116145
>>371091
Есть ещё серия ТОЛ, специально заточенная под лампы. Посмотри, может найдёшь подходящие.
Аноним 23/06/19 Вск 19:33:45 371271146
Товарищи, что думаете про следующую задумку: ламповый УНЧ с фонокорректором и темброблоком, собранный на 6С52Н-В и 6П30Б в корпусе от сетевого коммутатора? Блок питания планируется реализовать на электронном трансформаторе. Идея стоит реализации?
Аноним 24/06/19 Пнд 05:33:21 371300147
>>371271 У тебя ведро этих ламп? Если тебе просто нужен усилитель я бы взял 1-2 ICEpower модуля с parts-express через изишип. Бп им не нужен. А дальше поставь преамп на чем душе угодно - пальчиковые лампы, нувисторы, жфеты итд.
>на электронном трансформаторе
Вот это не нужно. Я бы взял китайский флайбек и перемотал на нужное напряжение и добавил lc фильтр.
Аноним 24/06/19 Пнд 17:18:30 371354148
>>371300
>У тебя ведро этих ламп?
Даже больше, ЯЩИК. Да и параметры у них неплохие.
>на электронном трансформаторе
>Вот это не нужно
Почему? При грамотной разводке и фильтрации всё прекрасно работает. Правда, меня несколько беспокоит тепловой режим ламп, которые будут размещены горизонтально в тонком закрытом корпусе... Но этой проблемой займусь потом.
Аноним 26/06/19 Срд 13:18:02 371495149
>>371271
Желаю удачи, анон. Только корпус облагородить не забудь, и схемку покажи.
Аноним 27/06/19 Чтв 03:49:58 371543150
>>371495
Да схема обычная, только выход каскодный. Хочу использовать трансформатор без зазора. Корпус пока что показывать нет смысла, сейчас это обычный выпотрошенный стоечный свитч.
Аноним 27/06/19 Чтв 09:07:32 371547151
>>371271
А разве бывают повышающие электронные трансформаторы?
Аноним 27/06/19 Чтв 11:20:06 371560152
>>371354
>Почему? При грамотной разводке и фильтрации всё прекрасно работает.
Зачем связываться с этим устаревшим говном с автогенератором и без фильтрации 50гц, когда есть нормальные флайбеки вроде тех стоваттных 24в плат с али? И перематывать флайбек проще полумоста.
>>371543
Как кстати ты выходной трансформатор впихнешь в 1u?
OTL не рассматриваешь? 24 6П30Б на канал дадут 50вт на 32ома. Ну и где-то 150вт тепла.
>>371547 Балласт для дешманских лдс тот же электронный трансформатор.
Аноним 27/06/19 Чтв 18:20:32 371576153
700x574
>>371560
>Зачем связываться с этим устаревшим говном с автогенератором и без фильтрации 50гц, когда есть нормальные флайбеки вроде тех стоваттных 24в плат с али?
Просто буду использовать то, что имею в наличии. Нафига заказывать флайбэк, если в углу мастерской лежит ящик с электронными трансформаторами?
>Как кстати ты выходной трансформатор впихнешь в 1u?
Прикручу к крышке, затем накрою кожухом.
>OTL не рассматриваешь? 24 6П30Б на канал дадут 50вт на 32ома. Ну и где-то 150вт тепла.
И зачем мне такая бандура ради двух каналов по 4,5 ватта? Тем паче, что электронные трансформаторы у меня максимум на 105 ватт. Да и проблем с охлаждением не хочется.
Аноним 27/06/19 Чтв 19:37:51 371581154
>>371547
Нет, все на 12 вольт. Но можно намотать анодную обмотку, а накалы включить последовательно. Работает не хуже, чем с железным трансформатором.
Аноним 27/06/19 Чтв 21:46:45 371586155
>>371560
>Зачем связываться с этим устаревшим говном с автогенератором и без фильтрации 50гц
Словно что-то плохое. Всё исправляется за пять минут при помощи паяльника и горстки радиодеталей. Да и по цене просто копейки, либо вообще даром. Нельзя упускать такую возможность для творчества.
Аноним 02/07/19 Втр 21:19:27 371864156
Анончики выручайте, хочу понемногу вкатиться в лампы, можно как-то просто прогревать и гармонизировать уже усиленный с транзисторного усилка звук гитары?
Ну или реквест простых и дешманских схем ламповых усилков.
Спасибо заранее.
Аноним 02/07/19 Втр 22:25:56 371871157
>>371864
нихуя не можно, это просто фетиш. Просто поставь в цепь провода к динамикам лампу накаливания, как делают все солидные фирмы. Действует как лимитер, смягчитель, гармонизирует и защищает.
Аноним 03/07/19 Срд 08:40:23 371884158
2406x1550
1500x1160
>>371864
Сhamp - твой выбор. Пилиться из говна и палок, собрать можно из сэкономленных завтраков/попоек. Куришь форумы, попутно собираешь понемногу комплектующие. Гайд здесь >>356455
Можно конечно ламповую грелку к твоему комбегу запилить, но всё одно звук не торт.
Аноним 03/07/19 Срд 12:03:33 371897159
Аноним 03/07/19 Срд 13:32:50 371899160
>>371897
Обращайся, по чампу поясню если чё. Делой без задней мысли, эта йоба у всех получалась в конце-концов.
Аноним 04/07/19 Чтв 16:24:29 371962161
>>371899
>эта йоба у всех получалась в конце-концов
Потому что схема - полное фуфло. Нормально звучать может только аппарат с двухтактным выходом.
Аноним 04/07/19 Чтв 20:07:14 371991162
>>371962
Ой, ну плес. Чампы по-своему хороши, и звук чистый у них ок. Двутакты ясное дело динамичней и сочнее, но хейтить класеку не стоит, лучше подскажи анону что полезное.
Аноним 04/07/19 Чтв 23:39:18 372001163
>>371962
ну хуй знает. Есть пара усей однотактов...правда по схеме лофтин-вайт (один ЕЛ34 другой 6с4с манаковский). Очень заебок звучит. Прямо таки божественно.
Аноним 05/07/19 Птн 01:03:06 372003164
964x1364
>>371991
>лучше подскажи анону что полезное
Могу порекомендовать схемы Креймера с эмиттерным повторителем, но с одной оговоркой: лампы стоит использовать субминиатюрные низковольтные, что уменьшит разброс характеристик между экземплярами и обеспечит меньший уровень искажений. Резисторы нагрузки также желательно заменить на дроссели, с ними звук субъективно получше. Схема простая, соберёт даже новичок, только про охлаждение транзисторов забывать не стоит. Лично мне хорошо зашли игольчатые радиаторы от П210, при использовании малогабаритной системы охлаждения нужно ставить кулеры.
Аноним 05/07/19 Птн 01:05:55 372004165
>>372001
>лофтин-вайт
Так бы и сказал, что камин слушаешь. Собирал, намучался... Сам пользуюсь ламповым пуш-пуллом на KT88 в зале, и гибридом на 6Н28Б-В+КТ825 за компьютером. Оба гоняю через ЦАП на PCM63. Звук радует неимоверно.
Аноним 05/07/19 Птн 14:12:03 372038166
>>372003
Для гитарного усилителя в этом пердолинге нет совершенно никакой необходимости, схема чампа уже опробована и одобрена поколениями игрунов и всё еще актуальна.
Аноним 05/07/19 Птн 18:45:39 372057167
>>372038
Чамп только для гитарастов и пригоден, качественную музыку на нём не послушаешь. Это далеко не Hi-Fi.
Аноним 05/07/19 Птн 18:58:19 372058168
>>372004
А мне что то гибрид не "зашел". У меня уши не "золотые" правда. Но как то не то ((
Но да..пока Лофтин отстроишь...20 раз пожалеешь )).
И потом заебывает режимы отслеживать...эмиссия и все такое ведь.
Но всякая хуйня с межкаскадными кондерами уходит в хуй...кто то мундорфы и блэкГейты ставит,кто то старое совковое и обмажут соплями девственниц. И главное "СЛЫШАТ" разницу блять )).
Аноним 05/07/19 Птн 19:22:41 372059169
>>372004
И да...ЦАПы сам тоже собираю. На РСМе конечно. Понравился на выходе кондер "неполярный" на 100мкфх16в ELNA
Аноним 05/07/19 Птн 21:56:50 372066170
>>372058
Удваиваю, "златоухих" расплодилось многовато. Но я, как истинный радиолюбитель свои поделки тщательно отстраиваю, а уже потом слушаю. По поводу конденсаторов не парюсь, у меня целый ящик непаяных ССГ и СГМ (слюдосеребряные), работают неплохо и параметры не плывут при смене температурного режима. Кстати, у моего ЦАП-а выход бесконденсаторный, всё на трансформаторах из пермаллоя (старые трансляционные Tesla перематывал, затем пропитка лаком в вакуумной камере). Клок собран на EF86.
Аноним 06/07/19 Суб 00:04:19 372075171
>>372057
О Hi-Fi речь вообще не шла, да и кто через гитарный усилитель будет слушать музыку. Анон хотел прогреть и гармонизировать™ звук гитары, правда не указал играет он сам или воспроизводит уже готовую запись. Я предположил, что он гитарист, соответственно и схему подходящую предложил, пускай и самую простую.
Если для прослушивания, то совершенно иной подход, да и бюджет соответствующий.
Аноним 06/07/19 Суб 00:22:18 372076172
>>372075
Гитарасту сойдёт любой комбик на двух-трёх пентодах. Сильно заморачиваться имеет смысл только ради получения высокого результата.
Аноним 07/07/19 Вск 23:26:09 372232173
>>372076
>Сильно заморачиваться имеет смысл только ради получения высокого результата
>высокого результата
>Креймер
/0
Аноним 08/07/19 Пнд 00:40:56 372240174
>>372232
И почему же? 6Н23П способна нормально работать и при низком анодном, нужно только подобрать экземпляр с низким внутренним сопротивлением.
Аноним 10/07/19 Срд 00:32:27 372464175
>>372076
>любой
Не.
Пентодный саунд слишком на любителя, хотя и такие есть. Первый чамп был на 6sj7 кстати. Классика на 2-3х триодах 12ax7 и 6v6/EL84 на выход.
Аноним 11/07/19 Чтв 03:32:13 372526176
>>372464
>Пентодный саунд слишком на любителя
Самый лучший же. Энергичный и чистый. После пентодного гибрида триодная вялость просто раздражает. Слушать невозможно.
Аноним 12/07/19 Птн 13:58:23 372557177
>>372526
Схемой такого гибрида не поделишься ?
Аноним 12/07/19 Птн 20:27:43 372593178
>>372557
Конкретной схемы нет. Я просто собирал оконечник на LM1876 по даташиту, а уже потом добавил пентодный каскад в классическом включении на 6Ж43П-Е. Звук отличный, вот только новую плату сделать всё руки не доходят...
Аноним 15/07/19 Пнд 00:19:08 372739179
>>372593
Когда закончишь, скинешь печатку?
Аноним 16/07/19 Втр 09:17:07 372809180
>>372739
Сам нарисуешь. Там всё по даташиту, никакой отсебятины.
Аноним 21/08/19 Срд 21:20:48 375937181
>>339586
Знакомая фамилия. Заведующий кафедрой в Политехе Питерском, если еще жив.
Аноним 17/09/19 Втр 16:04:44 378245182
Нашёл в гараже у деда, бывшего киповца, 2 трансформтора 5Ю4.700.001. Анодно-накальные, пишут что от усилителя самописца. Можно ли эту йобу пристроить? На авито продать?
Аноним 17/09/19 Втр 17:35:01 378265183
>>378245
дык померяй же...накал 6.3 вольта. Анодное если дает на выходе 230-300 вольт. То годно. С током только не понятно. Если по 60ма анодного дает, то по трансу на канал.
Аноним 23/10/19 Срд 03:32:59 386928184
Так бля инженеры. Есть 50к. Кто мне ламповую бошку соберёт, Ммм?
Аноним 23/10/19 Срд 10:25:45 386952185
Аноним 23/10/19 Срд 14:59:50 386983186
>>386952
Уйди Семён. Я тут серьёзно
Аноним 24/10/19 Чтв 02:11:06 387075187
>>386983
Сам возьми да собери, а мы подскажем если что. Тебе чамп или убермаршол надо?
Аноним 24/10/19 Чтв 02:32:36 387077188
>>387075
Фендер, братишка. Сам я не смогу..рукожоп. Да и паяльник не паял ни разу
Аноним 24/10/19 Чтв 02:37:03 387078189
>>387077
Фендер разни, есть простой чамп, а есть делакс реверб с кучей плюшек. Энивей на томане есть blues junior за $700, как раз тебе готовый по карману. Если хочеш handwired йобу, готовь $1000+ и то в проверенные руки.
Аноним 24/10/19 Чтв 04:01:28 387086190
Аноним 26/10/19 Суб 11:48:27 387314191
>>387301
2019 ложка для супа
Аноним 09/11/19 Суб 23:16:32 389450192
>>372557
Попробуй ECC88+LT1210. Тебе понравится.
Аноним 10/11/19 Вск 11:27:57 389510193
>>372526
>>Пентодный саунд
>Энергичный и чистый
>триодная вялость

Аудиофил в треде, все в кусты
Аноним 26/11/19 Втр 21:30:47 391791194
500x796
>>389510
Есть способ проще.
Аноним 27/11/19 Срд 12:23:55 391843195
>>391791
Кинескопы-то за что?
Мимо из "Советских телевизоров" треда
Аноним 27/11/19 Срд 12:27:15 391844196
>>391843
Кинескоп - тоже лампа
мимо олдфаг
Аноним 27/11/19 Срд 19:33:34 391973197
>>391844
Значит ли это, что любое устройство с кинескопом - ЛАМПОВОЕ, например, ЭЛТ-монитор?
Аноним 27/11/19 Срд 22:21:32 392010198
200x198
Аноним 09/12/19 Пнд 23:41:32 394388199
>>391973
А то. И СВЧ печь тоже ламповая, и ЖК телевизор с газоразрядной подсветкой тоже ламповый. Только какая хуй разница как что называть.
Аноним 11/12/19 Срд 23:56:27 394797200
352x640
Аноним 12/12/19 Чтв 17:01:40 394986201
>>394797
Микроскоп хуле не чистишь?
Аноним 15/12/19 Вск 16:44:08 395446202
1152x864
>>339432 (OP)
Анончик, может кто-нибуд знает, подскажите пожалуйста, что за аппарат был?
Аноним 15/12/19 Вск 17:43:46 395451203
Аноним 15/12/19 Вск 17:50:53 395452204
>>395446
Я такую Ригонда видел на металлоприёмке. По крайней мере, она стояла на ножках и облицовка не тронутая.
Аноним 15/12/19 Вск 22:04:53 395482205
>>395451
Спасибо, Кэп!
>>395452
Какая модель? Это не "Ригонда моно"
Аноним 20/12/19 Птн 19:56:56 395994206
>>394986
Работает - не трогай.
Преамп амт Аноним 23/12/19 Пнд 21:08:14 396399207
794x477
2000x2000
Сап , аноны.
Запрашиваю помощь, а именно:

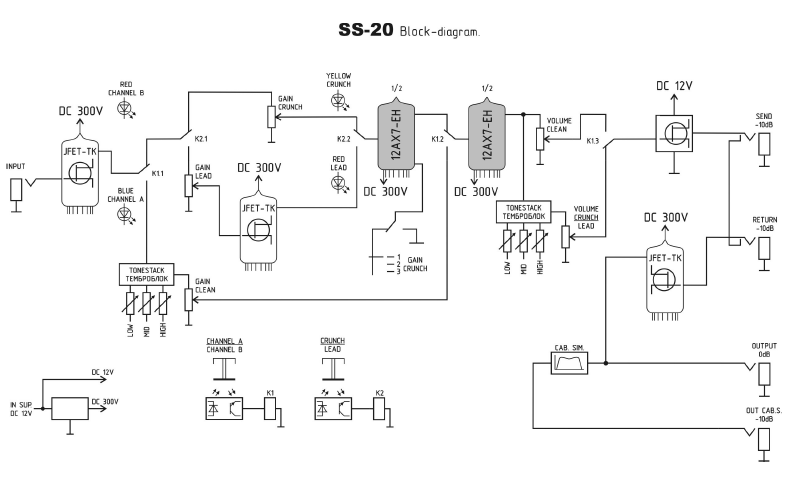

Есть у кого иная схемка преампа amt ss 20
Пик рил сам преамп и единственная схема которую нашёл.
Аноним 26/12/19 Чтв 01:07:06 396536208
>>396399
А спаять макет Soldano уже религия не велит?
Да, там схемотехника посложнее, но звук там не как у майского жука, жужжащего в бочке из-под мазута.
Аноним 27/12/19 Птн 06:48:24 396631209
Приветствую лампоёбство. У меня вот что: ресивер Пионер йобу словил, в меню теперь не войти в настройки эквалайзера, а середина лупит по ушам неприятно, хотелось бы подрегулировать звук, но не чем. Существуют ли предусилитель на лампах, чтобы ещё и с темброблоком был, покрутить низы и вч?
Аноним 28/12/19 Суб 01:55:00 396691210
>>396631
В тру усях эквалайзера нет. У меня уже с десяток усей. И никогда не хотелось "подкручивать". Это тебе схему от гитарастов нужно.
Аноним 28/12/19 Суб 19:36:27 396760211
>>396631
На какой-то сектантской помойке вроде датагора был ламповый эквалайзер. Тупо усилитель и фильтры, как на оу, только на лампах.
Схемы от гитарастов дадут странную эквализацию при ручках "в ноль", потребуется пердолинг.
Аноним 01/01/20 Срд 11:55:46 397072212
>>396760
Анон, не хватает мне 25мвольт планшета или сколько там. Звук помойка. С компа хоть нагрузить вход можно. Хочу вот преамп прикупить.
Аноним 02/01/20 Чтв 09:19:18 397115213
Помогите найти тред для аудиофилов и Hi-Fi, если такой вообще есть
Аноним 02/01/20 Чтв 12:48:53 397125214
Аноним 02/01/20 Чтв 16:12:09 397134215
>>397115
На ютубе есть сталкер, крутой ушлёпок. Весь хи-фи хлам перетестил
Аноним 04/01/20 Суб 17:32:53 397411216
>>397347
Учитывая что они копировали наши лампы, то это 6К4

>In fact it appears from the datasheet of Shuguang 6K4 (in Chinese) as for the similar Russian 6K4P and 6K4P-EV tubes that both pins 2 and 7 are both already connected to cathode, grid (3) and screen, just like for the 6j1 ( 6j1p-EV etc).

Вот тебе инфа, читай и сравнивай:
http://www.etd.su/pdf/095/6/6K4.pdf
Faster585 05/01/20 Вск 04:50:15 397482217
Помогите пж. Faster585 20/01/20 Пнд 09:07:32 399538218
1440x2560
Помогите пожалуйста, заказал у китайцев 8 штук 6К4, а пришли 4штуки 6J5, 2штуки 6J5J, и 2 штуки без всякой маркировки. Можете дать даташит на китайские 6J5 (я просто не смог понять, в интернете на них все даташиты разные, а мне надо именно на китайские)

На фото показана 6J5 которая "с другого завода" на других трёх 6J5 маркировка стёртая и походу они все б.у.-шные
Аноним 20/01/20 Пнд 09:49:44 399542219
>>399538
> заказал у китайцев 8 штук 6К4, а пришли 4штуки 6J5, 2штуки 6J5J, и 2 штуки без всякой маркировки.

Поздравляю шарик - ты балбес. Тебе прислали непонятный хлам.
Аноним 20/01/20 Пнд 10:22:27 399552220
>>399542
Да тут бл*, не шарик а квадрат
Faster585 20/01/20 Пнд 14:42:49 399604221
Короче, уже не надо даташит,судя по распиновке это 6К4 только с надписью 6J5 (я посмотрел даташит на 6J5 и это не они, хотя маркировка 6J5)
Аноним 20/01/20 Пнд 19:16:01 399654222
>>399604
Тебе прислали китайские 6Ж5П?
Аноним 20/01/20 Пнд 19:18:04 399655223
640x640
372x700
>>399604
> это 6К4
У тебя что?
Faster585 21/01/20 Втр 02:36:07 399684224
>>399655
Да, только написано на них 6J5
Faster585 21/01/20 Втр 02:37:40 399686225
>>399654
6Ж5П другая распиновка
Аноним 21/01/20 Втр 03:12:56 399689226
1269x1280
748x709
>>399604
>это 6К4 только с надписью 6J5
>>399686
>6Ж5П другая распиновка
really?
Аноним 22/01/20 Срд 03:42:43 399862227
>>399538
Тебе прислали усосанные аналоги 6Ж5П. Им прямая дорога в мусорный бак.
Faster585 23/01/20 Чтв 05:43:37 400032228
>>399862
Ты еблан блять, я написал что там другая распиновка, чмолохгитлер.
Аноним 23/01/20 Чтв 06:13:09 400038229
240x240
>>400032
Китайская 6j1 = 6ж1п, 6p14 = 6п14п.

https://china-hifi-audio.ru/shop/134/desc/ehlektronnaja-lampa-6p14
https://china-hifi-audio.ru/shop/70/desc/ehlektronnaja-lampa-6j1

Дальше продолжать?

6j5 идут с октальным цоколем:

http://vinylsavor.blogspot.com/2013/03/tube-of-month-6j5.html

Аналог октальной 6j5 = 6с2с (внезапно октальный).

Китайские клоны 6ж5п = 6j5

У них такая же внутрянка. На новых лампах зеркального налёта напротив катода сбоку на стекле нет. Тебе прислали утиль
Аноним 23/01/20 Чтв 08:25:21 400048230
>>399604
> это 6К4 только с надписью 6J5
Похоже на бред сивой кобылы. У тебя триоды или пентоды?
Faster585 23/01/20 Чтв 11:34:53 400066231
Faster585 23/01/20 Чтв 11:40:13 400068232
>>400038
У 6Ж5 ДРУГАЯ РАСПИНОВКА СОВЕРШЕННО, КОТОРЫЕ У МЕНЯ ЭТО ТРИОД. ПРИ ЧЁМ ТУТ БЛЯТЬ ТО ЧТО ТЫ НАПИСАЛ? Я НЕ ПОНИМАЮ
Аноним 23/01/20 Чтв 11:41:56 400070233
>>400066
Тебе прислали триоды с маркировкой 6j5 и анодной системой, как у 6ж5п? Сделай нормальное фото своих ламп. Сдаётся мне, что ты пиздишь.
Faster585 23/01/20 Чтв 11:44:36 400071234
>>400038
Допустим у кого-то BMW, но "никто не ожидал" у BMW есть колёса, и у жигуля твоего бати тоже есть колёса.
Это значит что ржавый батин жигуль это BMW (и похуй что у него даже колёса другие)
Faster585 23/01/20 Чтв 11:45:25 400072235
>>400070
Я блять про 6ж5п ни слова не сказал
Аноним 23/01/20 Чтв 11:47:06 400073236
>>400068
>У 6Ж5 ДРУГАЯ
6Ж5 - октальная, 8 ножек. 6ж5п - 7 ножек.

Ты показал фото ламп, которые

- выглядят как 6ж5п (система электродов)
- которые имеют эту же маркировку
- у которых такой же анод

Сейчас ты утверждаешь, что тебе прислали триоды с маркировкой и кишками, как у триодов. Хотя в интернете люди заменяют китайские 6j1 на 6j5 (это 6ж1п и 6ж5п), у них это пентоды. А у тебя - нет. %)

Пока похоже, что ты идиот.
Аноним 23/01/20 Чтв 11:48:11 400074237
>>400073
>Сейчас ты утверждаешь, что тебе прислали триоды с маркировкой пентодов и кишками триодов. Хотя в интернете люди заменяют китайские 6j1 на 6j5 (это 6ж1п и 6ж5п), у них это пентоды. А у тебя - нет. %)
Аноним 23/01/20 Чтв 11:56:41 400076238
732x494
>>400071
Ты наркоман? Иди на свой ебучий али, пиши туда 6j5 tube, открывай листинг - например этот https://www.aliexpress.com/item/32798292292.html

Дальше смотри фото ламп и аналоги. Это пентод. Фото - такое же, как у тебя. Но ты утверждаешь, что тебе прислали триоды.

По-моему ты просто сказочный долбоёб, который нихуя не знает и не способен понять разницу между 6ж5 и 6ж5п.
Аноним 23/01/20 Чтв 11:57:51 400077239
>>400072
У тебя маркировка 6j5
Это 6ж5п, только из китая, лел.
Аноним 23/01/20 Чтв 12:01:19 400078240
300x168
Аноним 23/01/20 Чтв 15:14:15 400103241
Я нахой вообще не понимаю. Нахуя ? Вот блять НАХУЯ заказывать такую "шелуху" в китае ? В Роисси они блять кончились уже что ли ? Всю эту хуюню можно и тут купить. Ну можно попробовать рискнуть еще ЕЛ34,2А3 всякие у китайцев попробовать. А эту то хуйню (как и 6н23п всякие) у них брать ? То еще "спортлото" получается.
Аноним 23/01/20 Чтв 16:10:57 400110242
2000x2020
>>400103
Я аналогично не понял. Мне кажется, что это просто кретин, который не понимает разницу между октальными лампами и пальчиковыми и не может отличить триод от лучего тетрода или пентода. Хотя вроде понятно же, число штырьков не совпадает и сеток больше. Ну и да и хуй с этим долбоёбом. Если он верит, что ему прислали перемаркированные 6k4 с маркировкой 6j5 и не видит разницы межу фото - пиздец клиника.
Faster585 24/01/20 Птн 00:50:18 400189243
Faster585 24/01/20 Птн 01:33:38 400194244
1080x677
Аноним 24/01/20 Птн 03:53:42 400205245
>>400194
Ты зачем купил китайские лампы?
Аноним 24/01/20 Птн 04:06:55 400206246
>>400068
>У 6Ж5 ДРУГАЯ РАСПИНОВКА СОВЕРШЕННО, КОТОРЫЕ У МЕНЯ ЭТО ТРИОД. ПРИ ЧЁМ ТУТ БЛЯТЬ ТО ЧТО ТЫ НАПИСАЛ? Я НЕ ПОНИМАЮ
6ж5 - октальная лампа, 8 штырьков.
6j5 - китайская копия 6ж5п, 7 штырьков (это то, что на твоём фото).
6ж5п - лучевой тетрод (почти пентод) в пальчиковом исполнении.

>>399604
>Короче, уже не надо даташит,судя по распиновке это 6К4 только с надписью 6J5 (я посмотрел даташит на 6J5 и это не они, хотя маркировка 6J5)

6К4 - октальная лампа, 8 штырьков
китайская 6j5 - пальчиковая, 7 штырьков
Аноним 25/01/20 Суб 11:02:19 400349247
810x1080
>>400194
Димасик, ты куда пропал?
Аноним 25/01/20 Суб 12:17:46 400360248
590x720
Кр4, вопрос такой: в схеме активного антирадара не всегда детектируется сигнал, че делать?
Faster585 26/01/20 Вск 09:53:35 400465249
>>400349
Да я и не пропадал
Faster585 26/01/20 Вск 09:59:57 400466250
>>400349
Я нэпонял в этом скриншоте были метаданные?
Аноним 26/01/20 Вск 11:09:44 400475251
>>400466
Я тебя по почерку узнал
Аноним 26/01/20 Вск 22:02:47 400581252
>>400360
Добавь антенный усилитель на парочке полевых транзисторов.
Аноним 07/02/20 Птн 18:14:20 401716253
>>396536
>Да, там схемотехника посложнее, но звук там не как у майского жука, жужжащего в бочке из-под мазута.
Проиграл с этого аудиофила.
Аноним 19/02/20 Срд 16:50:44 403206254
Хочу купить ГУ35Б и заебнить усилок. Ну или ГУ47Б. Идея норм?
Аноним 20/02/20 Чтв 10:57:49 403290255
1021x801
Без названия.jpeg (84Кб, 500x374)
500x374
>>403206
Для начала собери на 6Н14П попроще чего нибудь. Прокачай скилл. А потом уже на эти ЙОБы замахивайся. Я уже лет 5 собираю. С десяток разных по разным схемам. Но до сих пор не отважился на 6С33С (рогатые бестии).
Аноним 20/02/20 Чтв 10:58:46 403291256
Аноним 20/02/20 Чтв 14:11:04 403302257
>>403290
>Но до сих пор не отважился на 6С33С (рогатые бестии).
Собирал на них однотакт в корпусе от "Прибоя". Лампы как лампы, только по накалу много жрут. Смещение автоматическое, с фиксированным лампа работает нестабильно. Что по звучанию - мощное, приятное, но ничего выдающегося. На 6Ж43П-Е получал результат и получше.
Аноним 20/02/20 Чтв 14:22:00 403303258
>>403302
А сколько анодного давал на них ? И какой ток ? А то у меня есть ТА-245 анодник. Там ни то ни сё. Вроде как два по 250вольт при почти 200мА. И выходные какие были ? А то вроде как там 1.8к нужны. А их не так уж и дохуя в продаже. А самому мотать тот еще скилл нужен.
Аноним 20/02/20 Чтв 14:23:10 403304259
>>403302
И чем "раскачивал" их ? (в драйвере что ставил?).
Аноним 20/02/20 Чтв 15:38:17 403307260
>>403302
>Лампы как лампы, только по накалу много жрут.

Много - это сколько? Вот для меня много - это болшьше 50 А, а больше 100А - это очень много.

>>403290
>. Прокачай скилл
У меня со скиллами и с базой норм. Вот идей бредовых не хватает.

>>403290
>Но до сих пор не отважился на 6С33С (рогатые бестии).
А что с ними не так?
Аноним 20/02/20 Чтв 15:40:03 403308261
>>403302
>На 6Ж43П-Е получал результат и получше.

6 ватт на анодах - это курам на смех. Может 6П43П? И то, их баянить нужно.
Аноним 21/02/20 Птн 14:42:32 403426262
240x180
Кто-нибудь сможет не выёбываясь пояснить, как работает безтрансформаторный выход? Я правильно понимаю, что на максимальной амплитуде на выходе появляется анодное напряжение, которое отправляется на низкоомный вход аккустики, а ток ограничивается внутренним сопротивлением обмоток трансформатора?
Алсо, может ли безтрансформаторный выход выдавать "правдивую" входную картину? Мне представляется, что чем ниже частота, тем меньшая амплитуда получается на выходе при использовании трансформатора. Это так?
Пардон за сумбурность. Если бы я умел правильно формулировать вопросы, ответы бы находились сами собой.
Аноним 23/02/20 Вск 04:52:03 403682263
>>403303
На аноды давал 300 вольт через стабилизатор на полевиках. Трансы - штатные выходники "Прибоя", только зазор добавлен.
Аноним 23/02/20 Вск 04:52:51 403683264
Аноним 23/02/20 Вск 04:54:52 403684265
>>403307
Жрут около 3,5 ампер на лампу при последовательном соединении нитей накала. При параллельном - чуть больше шести ампер.
Аноним 23/02/20 Вск 04:55:58 403685266
>>403308
А мне и не для сельской дискотеки. Для озвучивания моей скромной комнаты в загородном доме этого более чем достаточно.
Аноним 23/02/20 Вск 04:59:01 403686267
>>403426
Просто используй ту схему, которая обеспечит наилучшее согласование выходного каскада с акустикой. Нет смысла подключать бестрансформаторный выход с сопротивлением несколько килоом к акустике с импедансом чуть более 6-8 Ом. Бестрансформаторный каскад хорош для наушников либо для специальных высокоомных головок, с массовой акустикой здесь делать нечего. Используй трансформатор и не парься.
Аноним 23/02/20 Вск 07:07:04 403691268
279x181
>>403685
Ты в кладовке живёшь или в большой коробке от холодильника?
Аноним 23/02/20 Вск 07:08:46 403692269
>>403302
>Что по звучанию - мощное, приятное, но ничего выдающегося. На 6Ж43П-Е получал результат и получше.

Лучшесть - это больше ламповости в звуке? Пардон, я плохо ориентирусь в аудиофильких вещах.
Аноним 23/02/20 Вск 18:17:19 403789270
.png (105Кб, 506x900)
506x900
>>403686
А что насчёт низких частот на трансформаторном выходе? У меня вот есть БРИГ 001, так он хоть инфразвук умеет отправлять на выход. Я подключал телефон, подавал 1 Гц, и динамик действительно качался с такой частотой. Через транс такая частота не пройдёт, так ведь?
Аноним 23/02/20 Вск 18:42:57 403791271
>>403789
Тебе сейчас начнут заливать что человеческое ухо частоты ниже 20 гц не слышит, да и вообще частот ниже 50-60 гц в 99.9% музыки нет, а еще трансформатор точней, надежней, благородней... Ну ты понял.
Аноним 23/02/20 Вск 18:47:34 403792272
.PNG (10Кб, 916x650)
916x650
>>403791
Да я даже не про это. А про то, что чем ниже частота, тем хуже она проходит через трансформатор. То есть если на вход подать 20 Гц и 20кГц с одинаковой амплитудой, то на выходе амплитуды будут уже разные.
Аноним 23/02/20 Вск 20:48:16 403811273
>>403789


Махонькие разделительные трансформаторы для изоляции земли (размер как межкаскадник в транзисторном радио) вполне пропускают герц 10, хоть и с завалом, но не таким чтоб совсем пизда.
Аноним 23/02/20 Вск 21:06:57 403815274
>>403692
Просто звучание по ощущениям более чистое и естественное, словно затычки из ущей вытащили.
Аноним 23/02/20 Вск 21:07:52 403816275
>>403789
Всё зависит от характеристик трансформатора.
Аноним 24/02/20 Пнд 10:06:18 403849276
>>403789
>А что насчёт низких частот на трансформаторном выходе?
>>403789
>Я подключал телефон, подавал 1 Гц, и динамик действительно качался с такой частотой. Через транс такая частота не пройдёт, так ведь?

Это инфразвук, https://ru.wikipedia.org/wiki/%D0%98%D0%BD%D1%84%D1%80%D0%B0%D0%B7%D0%B2%D1%83%D0%BA такие частоты нахуй не нужны. Нет, сделать транс на такие частоты можно, вот только нахуй не нужно.
В акустике, например, для ФИ и подобных оформлений обычно специально пропускают звук через ФВЧ, чтоб обрезать всё, что акустика не отыргает (потому что ниже этих частот диффузор у НЧ болтается, как говно в проруби, и может ебашить катушкой об керн - гугли превышение хода динамика). Для пары ватт это похуй, для мощных АС уже нет.
Аноним 24/02/20 Пнд 15:28:14 403892277
>>403811
>>403816
>>403849
Штош, спасибо за полезную информацию и адекватный ответ.
С разделительными конденсаторами на выходе похожая история же?
Аноним 29/02/20 Суб 03:24:53 404357278
>>403892
Формулы для расчётов другие будут.
Аноним 04/03/20 Срд 06:08:41 404787279
Хочу зделоть пердусилитель srpp для микрофона на 6н8c, нормально будет?
Аноним 04/03/20 Срд 21:32:02 404924280
>>404787
Нормально. Но я бы взял 6Ж32П+6Ж43П-Е, там и звук и усиление в разы лучше.
Аноним 04/03/20 Срд 23:34:22 404940281
>>404924
>6Ж32П+6Ж43П-Е
У меня от таких названий САМОСБОР
мимо
Аноним 07/03/20 Суб 00:24:35 405249282
>>404940
Что здесь забыл ребёнок?
Аноним 08/03/20 Вск 16:57:02 405441283
>>404940
>У меня от таких названий САМОСБОР
В тред с соковыми телеками сходи, вообще обсамосборишься.
Аноним 08/03/20 Вск 16:57:19 405442284
>>405441
>соковыми
совковыми
быстрофикс
Аноним 24/03/20 Втр 08:45:21 407382285
Аноним 24/03/20 Втр 11:11:41 407406286
Аноним 26/03/20 Чтв 23:50:52 407799287
Котики, помогите, пожалуйста. Смотрю в эти ваши лампы - ничего не понимаю.
Есть виниловый проигрыватель Радиотехника 301М-Стерео.
Есть 3 колоночки и желание сделать 3.0.
По 2м из них - 4 Ома, ~35 Вт макс, 10 Вт номинал.
Одна - S90F 8 Ом, 90 Вт макс, 35 Вт номинал.

Если собирать на модных транзисторах - брал бы их номинальную мощность усилителя близкой к максимальной мощности колонки. Вопрос - как выбрать мощность на лампах?

И ткните носом в самую простую ламповую схему, с которой можно хоть прикинуть по деньгам.
Еще благодаря разрозненым знаниям, полученным из всемирной сети - нужен предусилитель с фонкорректором. так ли это
27/03/20 Птн 04:19:36 407812288
286x421
>>407799
Вроде как оконечные лампы обычно работают на обмотку "выходного трансформатора", выходная обмотка которого подключается к колонке. Насколько я понял, выходной транс преобразует высокое переменное напряжение с входной обмотки, которое образуется на аноде лампы (усиленная волна сигнала) в низкое, но более амперное, чтобы двигать динамики на выходной обмотке. И соответственно, я полагаю, надо подбирать по параметрам лампа-транс-колонка. Какие лампы искать хз, я сам нуб.
Аноним 27/03/20 Птн 10:59:08 407824289
>>407812
>Радиотехника 301М-Стерео
совковый 3 класс...что ты там услышать захотел ?))
Аноним 27/03/20 Птн 11:52:32 407833290
>>407824
Вполне слышится, плюс воткнуться в линейный выход.
Аноним 27/03/20 Птн 22:05:06 407917291
Привет,ананасы
Пытался собрать https://guitar-gear.ru/2016/gto_supercharger/ ,всю жопу уже высрал,не работает.Автор не показал куда паять питание+вынес часть схемы на бп,а я не очень умный.Короче,не работает-хуй с ней,хоть и угробил на это кучу времени и,что куда более важно, лист коллекционного гетинакса с Киевского Радиозавода,ныне покойного
Мне вот что интересно: есть ли у местных обитателей схемы дисторшна на сверхминиатюрных лампах?В наличии 2 триода, вроде 6с3б и 2 пентода,но докупить не проблема
Помимо них,из +- миниатюрных,ещё 6ж1,2,32,54 п, 6н1,2,3п
Интересуют следующие параметры:шоб жрал не очень уж много,чтобы можно было запитать от "перевёртыша", отсутствие выходного трансформатора, максимально возможная миниатюрность
Как-то так.Весь интернет по этому поводу уже перерыл,был даже на 8 странице Гугла,хоть хуем пёрни-нихуя
а,ну и наличие уже разведённой печатки было бы очень кстати,ибо самому её развести для меня сродни магиисложно,короче
Аноним 27/03/20 Птн 22:06:21 407919292
>>407824
Будешь смеяться,но весьма неплохая вертушка.А антискейтинг работает в разы лучше AT LP-120
Аноним 01/04/20 Срд 07:30:52 408313293
>>407917
>печатка
>лампы
Ты серьёзно? Перегрев текстолита и низкая надёжность - твои лучшие друзья?
Аноним 01/04/20 Срд 07:31:34 408314294
>>407917
Паяй детали прямо к выводам панелек, схема всё равно примитивная.
Аноним 29/04/20 Срд 20:29:12 413948295
741x660
Ребят, объясните тупому, как найти линейный режим работы лампы по вольт-амперной характеристике? Сколько статей на эту тему ни читал, так и не смог понять. Такое ощущение, что пишут, чтобы было понятно только автору.
Аноним 30/04/20 Чтв 08:10:01 413993296
590x350
>>413948
>линейный режим работы лампы
Киса, он находится на линейном участке характеристики.
Аноним 30/04/20 Чтв 11:30:45 414010297
>>413993
Я про это и спрашиваю. Покажите, как выглядит этот линейный участок на графике? Для меня там только кривульки.
Аноним 30/04/20 Чтв 16:02:38 414044298

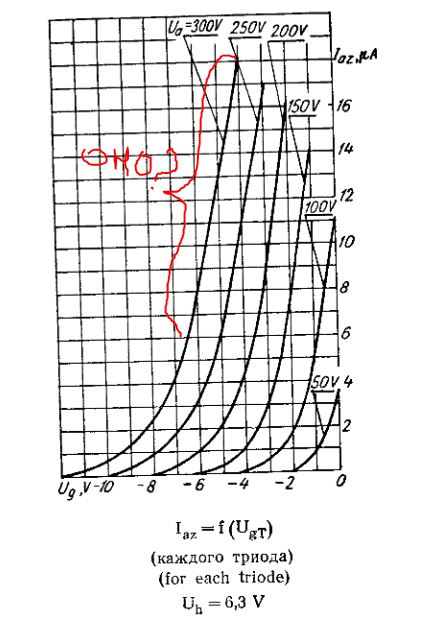

423x637
>>414010
>как выглядит этот линейный участок на графике?
Аноним 30/04/20 Чтв 16:05:41 414045299
>>414044
Да, при однотактном включении желательно, чтоб лампа не попадала в зону, где начинается изгиб.
Аноним 30/04/20 Чтв 16:21:06 414047300
1337x801
>>414045
>>414010
Книжка "хрестоматия радиолюбителя", есть на ген.либ.рус.ец
Аноним 30/04/20 Чтв 20:26:31 414085301
Аноним 30/04/20 Чтв 20:37:23 414087302
Подскажите, есть какие-либо программы, позволяющие промоделировать включение той или иной лампы, чтобы проверить правильность расчётов или что-то вроде этого?
Аноним 30/04/20 Чтв 23:06:20 414112303
1600x497
Ребят, вот смотрите. Для примера, это ВАХи лампы 6П6С. Я так понимаю, что по оси Y - ток, по оси X - напряжение, а сами кривые - это разные напряжения смещения сетки. На этих кривых достаточно прямых участков. Я так понимаю, это и есть линейные режимы работы лампы. Что дальше делать, глядя на эти графики, как производить расчёты?
Аноним 01/05/20 Птн 00:44:43 414128304
Можно определить Ri графически по ВАХ. Для этого через выбранную рабочую точку проводят касательную к линии напряжения смещения на сетке. По углу наклона этой касательной рассчитывается Ri=дельтаU/дельта I.

Прокомментируйте, пожалуйста, как это сделать?
Аноним 01/05/20 Птн 09:54:54 414157305
>>414128
>Прокомментируйте, пожалуйста, как это сделать?
Почитай любую книжку с расчетом ламповых усей. Таких книг как говна за баней. Много их очень
Аноним 01/05/20 Птн 10:59:06 414159306
764x497
Вот что написано в книге: Для определения Ri строим прямую, касательную к линии Uc=0, максимально приближенную к ней в области рабочих токов. Внутреннее сопротивление Ri равно тангенсу угла наклона этой прямой, то есть Ri=дельта Ua делить на дельта Ia.

Хорошо, делаем по книге. Линия Uc=0 , рабочий ток допустим 40 мА, проводим касательную через точку 40мА на линии с нулевым сеточным током. И? Как видишь, нифига по книге не сделать, пишут для себя. Поэтому и спрашиваю у анончиков, может кто знает и расскажет пошагово. Но, похоже, никто не знает. Давайте тогда вместе додумаем.
Аноним 01/05/20 Птн 12:05:17 414167307
Кароч, кажись я понял. Берём ровный кусок ВАХ в районе рабочей точки, берём на нём произвольный отрезок, из концов которого опускаем перпендикуляры на обе оси. Так находим дельта U и дельта I, делим одно на другое и получаем Ri. Вроде так?
Аноним 03/05/20 Вск 16:06:57 414379308
>>355099
На кой чёрт SRPP на входной каскад?
Аноним 05/05/20 Втр 18:09:21 414715309
Не нашёл более подходящего треда, так что спрошу тут. Аноны, имеется три стула радиолы, а так же запас советских и не очень ламп с компонентами, справочник Левитиных, мультиметр и паяльник. Вопрос - как отреставрировать радиолы и привести их в нормальное техническое и внешнее состояние, если ранее максимум, что делал - паял простенькие платы по схемам? Очень хочется восстановить внешний вид и звучание, а материалов по этому делу годных в интернете почти не нашёл, только какие-то разрозненные советы.
Аноним 05/05/20 Втр 22:19:39 414755310
>>414715
Поменяй селеновый выпрямитель, конденсаторы, проверь анодное и накальное напряжения.
Аноним 24/05/20 Вск 10:30:39 418922311
>>414715
https://www.youtube.com/user/MrCarlsonsLab
В каждом видео для идиотов повторяет одно и тоже, смотри и делай так же.
https://www.youtube.com/watch?v=hdHYQZ7u0aI
Два часа от пердунов как восстанавливать внешку, по ключевым словам сможешь и другие видео найти в чём я сомневаюсь, раз ты не смог это сделать сразу
Аноним 24/05/20 Вск 19:42:01 419037312
>>418922
Во, прям вообще заебись, спасибо, анон.
Аноним 24/05/20 Вск 23:51:52 419072313
>>419037
Что там хорошего? Расскажи.
Аноним 25/05/20 Пнд 10:29:08 419149314
>>419072
Слепой что ли или интернет лимитированный. Подтягивай англюсик уже, заебал.
Аноним 29/05/20 Птн 08:16:39 420214315
Какой усилок посоветуете чтобы слушать Моцарта и тд, в общем музло 18-го века, тогда пиликали как могли. Понятно что однотакт. На каких лампах?
Аноним 29/05/20 Птн 08:24:15 420215316
>>355809
Нахуй распороть дерманьтин и из футболки черной пошить ХБшные ам бря ебать шуры. Пробуй, иголку согни в полукольцо.
Аноним 29/05/20 Птн 15:13:27 420296317
Аноним 29/05/20 Птн 17:09:08 420319318
Аноним 29/05/20 Птн 21:22:47 420348319
Аноним 29/05/20 Птн 21:34:34 420350320
>>420348
Диды слушали и не жаловались
Аноним 30/05/20 Суб 00:23:30 420365321
>>420350
Диды слушали октальные лампы.
Аноним 30/05/20 Суб 09:05:29 420386322
>>420365
Дак собственно 6П6С
Аноним 30/05/20 Суб 10:58:06 420400323
>>420386
Я и говорю 6П6С, а не 6П14П.
Аноним 30/05/20 Суб 14:03:03 420411324
Аноним 30/05/20 Суб 17:39:33 420456325
>>420411
Потому что диды слушали отктальные лампы, а пальчиковых ещё не было.
Аноним 31/05/20 Вск 11:05:21 420549326
>>420456
у октальных АНОД что ли больше? и поэтому МОЦАРТ чётче играет ? или там ТОРРИРОВАННЫЙ ЧЕРНЁННЫЙ АНОД? и где брать 6П6С новые в современном мире? штук так 10?
Аноним 31/05/20 Вск 12:21:02 420554327
>>420549
Не вижу смысла объяснять дилетанту вроде тебя, почему у 6П6С звук более выразительный, низы мягкие, а верха как журчящий ручей в морозное утро.
Аноним 01/06/20 Пнд 04:45:19 420640328
>>420214
6П1П-ЕВ. Прямой аналог 6П6С повышенной линейности и надёжности. Собирал на них однотакт - охуел от детальности звучания и реалистичности стереопанорамы. Как будто звук рождается непосредственно в твоём мозгу, минуя несовершенную акустику и электрические цепи. Ах да, смещение фиксированное, акустика - 4А32 ЛОМО, предварительный усилитель - каскод на 6Н16Б-В.
Аноним 01/06/20 Пнд 07:03:46 420642329
Аноним 01/06/20 Пнд 10:53:31 420650330
>>420640
Похоже, что ты перепутал фазировку каналов (у одного из каналов оказалась противоположная).
Аноним 01/06/20 Пнд 12:44:59 420654331
>>420640
>охуел от детальности звучания и реалистичности стереопанорамы.
Аудиоёб штоле?
Аноним 02/06/20 Втр 00:14:42 420769332
>>420650
Фазировку проверял, всё в порядке. Но подобный по звучанию усилитель у меня получался только на 6Ж43П-Е, остальное - неестественное мыло и вата в ушах. Даже хвалёная 6П3С.
Аноним 02/06/20 Втр 00:15:58 420770333
>>420654
Радиолюбитель обыкновенный. Но результат был действительно впечатляющий. Ещё 6П9 с фиксой очень приятно играет, но пойди её найди сегодня...
Аноним 02/06/20 Втр 08:48:37 420792334
>>420770
6П9 в выходном каскаде? Для неё же спецовый трансформатор нужен.
Настройки X
Ответить в тред X
15000 [S]
Макс объем: 40Mб, макс кол-во файлов: 4
Кликни/брось файл/ctrl-v
Стикеры X
Избранное / Топ тредов
